Saincheaptha Copper Core PCB

Baile / Táirgí / PCB / Copper Core PCB

Copper Core PCB Déantóirí

Is cláir chiorcaid iad PCBanna copair-bhunaithe le copar mar chroíchiseal diomailt teasa. Luíonn a gcroíluach ina gcumas bainistíochta teirmeach den scoth. Tríd an bonn copair a chomhtháthú go docht leis na sraitheanna inslithe agus ciorcaid, is féidir leis an struchtúr seo an teas a ghineann comhpháirteanna ardchumhachta a sheoladh go tapa agus a scaipeadh go cothrom, rud a chosc go héifeachtach róthéamh áitiúil agus a chinntiú go n-oibríonn cobhsaí agus fad saoil an trealaimh faoi choinníollacha cumhachta foircneacha. Tacaíonn an cineál boird seo le dearaí casta le suas le 32 sraithe agus is féidir línte ultra-fíneáil de 3 mils (0.075mm) a bhaint amach i raon tiús boird 0.3 go 6mm. Cumasaíonn a chumas cumhachtach druileála cóimheas gné 10:1 idirnaisc ard-dlúis. Le héagsúlacht próiseas cóireála dromchla, ó spraeáil stáin go hór nicil-tumtha, tá PCBanna copar-bhunaithe oiriúnach go háirithe mar iompróirí lárnacha i soilsiú LED ard-chumhachta, modúil chumhachta feithicleach, agus rialtóirí tiomáint tionsclaíocha, agus is réiteach idéalach iad chun na dúshláin diomailt teasa a bhaineann le ciorcaid ardchumhachta a réiteach.

Maidir
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.

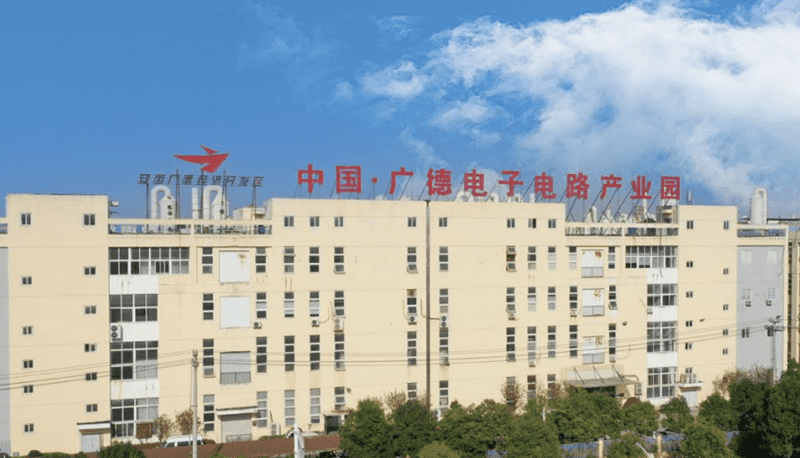

Is é Anhui Hongxin Electronic Technology Co., Ltd. An tSín Copper Core PCB Déantóirí agus Saincheaptha Copper Core PCB Cuideachta. Tá sé suite i bPáirc Thionsclaíoch PCB na Síne, Ceantar Forbartha Eacnamaíochta Guangde, Cúige Anhui. Bunaíodh i mí Dheireadh Fómhair 2013, tá 20,000 méadar cearnach d'achar ag ár monarcha agus fostaíonn sé 110 ball foirne, lena n-áirítear níos mó ná 7 innealtóir gairmiúil le breis agus 15 bliain taithí. Áirítear ar tháirgí PCB na cuideachta boird 1-32 ciseal, boird ard-Tg, boird copair tiubha, boird dochta-sholúbtha, boird ard-minicíochta, boird lannaithe hibrideacha tréleictreach, boird le vias adhlactha, boird miotail-bhunaithe, agus boird saor ó halaigin. Tá fréamhshamhlú tapa PCB ard-chruinneas ar fáil, le horduithe mórchóireála do bhoird aon- agus dhá-thaobh seachadta laistigh de 6-7 lá, boird 4-8 ciseal laistigh de 9-20 lá, boird 10-16 ciseal laistigh de 20-25 lá, boird 16-32 ciseal laistigh de 25-45 lá, boird HDI laistigh de 25 lá, agus fréamhshamhlú dhá-thaobh inseachadta chomh tapa le 24 uair an chloig. Táimid tiomanta do tháirgí ardchaighdeáin agus seirbhísí gairmiúla a sholáthar do chustaiméirí domhanda, agus tá an cumas againn méideanna móra agus baisceanna beaga a sheachadadh. Tá próisis chóireála dromchla ár dtáirgí iomlán. Áirítear ar na cineálacha bunábhair FR-1, 22F, CEM-1, CEM-3, FR-4 (le Tg ard, saor ó halaigin, etc.), boird ard-minicíochta, agus foshraitheanna miotail. Tá gach cineál táirge tar éis deimhnithe córais bhainistíochta cáilíochta idirnáisiúnta ISO9001, ISO14001, ISO45001, IATF16949, chomh maith le deimhnithe sábháilteachta UL a rith. Síneann ár líonra díolacháin ó cheantair intíre go dtí Oirdheisceart na hÁise, an Eoraip, agus Meiriceá. San iomaíocht mhargaidh fíochmhar, tá moladh ard faighte againn i gcónaí ó chustaiméirí.
Teastas Onóra

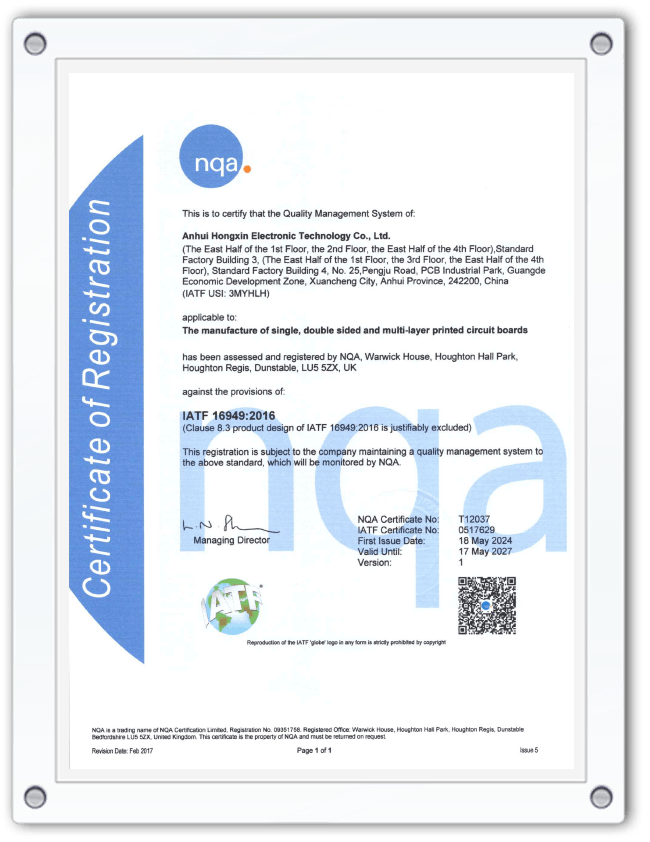

  • NQA

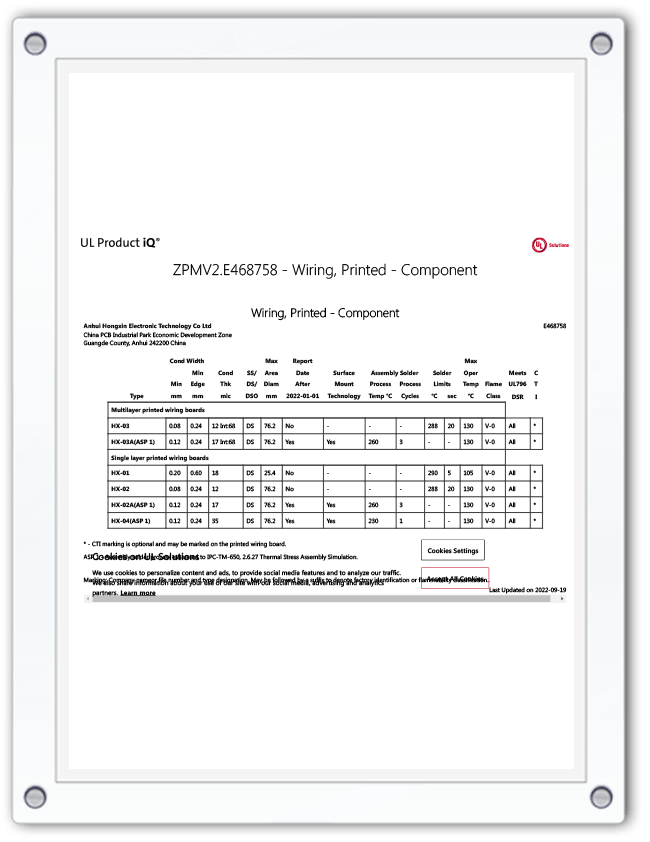

  • Teastas UL

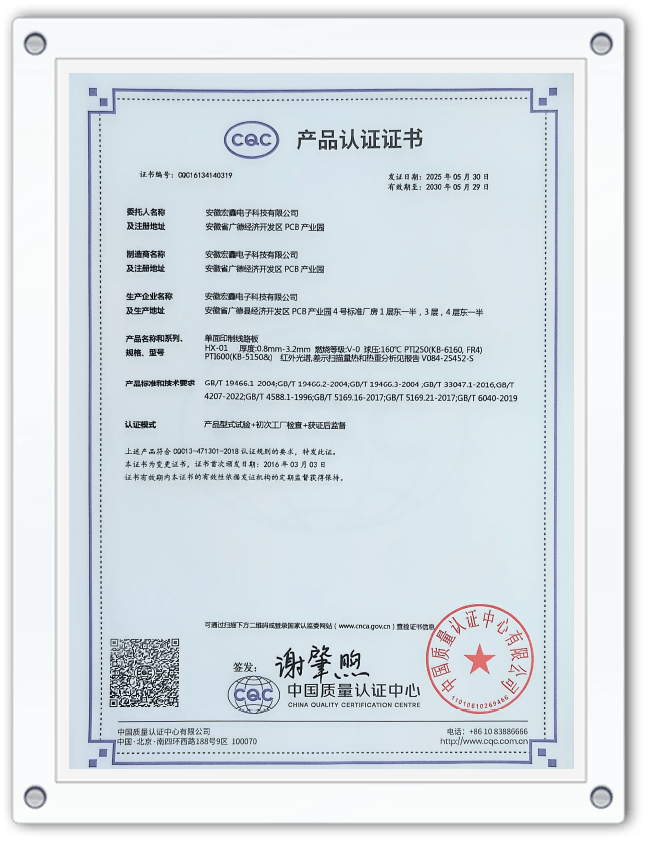

  • Deimhniú Táirge
  • Deimhniú Táirge
Nuacht
Copper Core PCB Eolas Tionscail

Cén fáth gurb é Copper Core PCB an Rogha is Fearr le haghaidh Leictreonaic Ardchumhachta?

Réamhrá: Ó Iompróir Ciorcaid go Comhpháirt Croífheidhmíochta

I saol an lae inniu ina bhfuil dlús cumhachta agus treochtaí miniaturization ag méadú go leanúnach, ní "iompróirí ciorcaid" amháin iad na PCBanna a thuilleadh, ach comhpháirteanna lárnacha a théann i bhfeidhm go díreach ar éifeachtúlacht diomailt teasa, cobhsaíocht an chórais, agus saolré an táirge. Go háirithe i bhfeithiclí nua fuinnimh, soláthairtí cumhachta tionsclaíocha, soilsiú LED, agus trealamh cumarsáide ard-deireadh, tá foshraitheanna traidisiúnta FR-4 ag nochtadh a gcuid teorainneacha teirmeacha níos mó.

Is i gcoinne an chúlra teicneolaíochta seo Copper Core PCB anois an rogha is fearr le níos mó agus níos mó innealtóirí atá ag lorg iontaofachta agus feidhmíochta níos airde.

I. Bunús an Chroí-PCB Copper: Níos Mó ná “Copar a chur in ionad”

Is bord ciorcad priontáilte miotail-lárnach tipiciúil (MCPCB) é Copper Core PCB. Murab ionann agus foshraitheanna coitianta alúmanaim, úsáideann a chroíchiseal copar ard-íonachta, ag soláthar seoltacht teirmeach i bhfad níos airde agus cobhsaíocht leictreach.

Struchtúr Bunúsach de Chroí-PCB Copper

  • Bunchiseal Copar : Freagrach as diomailt teasa tapa agus tacaíocht láidir meicniúil.
  • Ciseal Tréleictreach Seoltacht Ard Teirmeach : Aistríonn teas go héifeachtach agus friotaíocht ardvoltais á chothabháil.
  • Ciseal Scragall Copar Ciorcaid : Cumasaíonn sé comhartha cobhsaí agus tarchur cumhachta.

In iarratais ard-chumhachta, dá giorra an cosán aistrithe teasa ó chomhpháirteanna → scragall copair → ciseal tréleictreach → bonn copair → córas diomailt teasa, is airde an iontaofacht iomlán an chórais. Tairgeann foshraitheanna copair buntáiste nádúrtha maidir leis seo.

II. Cén Fáth a Mheastar Copper Core PCB mar an “Réiteach Deiridh” do Dhearthaí Ardchumhachta?

1. Difríocht Bhunúsach i Seoltacht Theirmeach

Tá seoltacht teirmeach thart ar chopair 390–400 W/m·K , atá i bhfad níos mó ná alúmanam (timpeall 200 W/m·K) agus FR-4 (níos lú ná 1 W/m·K). Faoi choinníollacha comhionanna, scaipeann foshraitheanna copair teas níos tapúla agus níos cothroime, rud a choscann spotaí te áitiúla go héifeachtach.

2. Cumas Reatha-Iompar Níos Láidre agus Friotaíocht Tionchair

Is minic a chomhcheanglaítear foshraitheanna copair le teicneolaíocht copair tiubh (2oz–10oz nó níos airde) . Déanann sé seo iontach iad d'iarratais ard-reatha agus ard-pulse, ag laghdú go mór ardú teochta líne, caillteanais leictreacha, agus an baol teip.

3. Iontaofacht Ard i Timpeallachtaí Harsh

Faoi choinníollacha cosúil le teocht ard, creathadh láidir, agus rothaíocht theirmeach go minic, léiríonn foshraitheanna copair neart meicniúil níos fearr agus cobhsaíocht theirmeach. Sin é an fáth go n-úsáidtear go forleathan iad i leictreonaic feithicleach agus córais rialaithe tionscail .

III. Anailís Dhomhain ar Chásanna Feidhme Coitianta

  • Feithiclí Fuinnimh Nua : Tiomáineann mótair, aonaid rialaithe leictreonacha (ECUanna), modúil muirir ar bord.
  • Soláthairtí Cumhachta Tionscail agus Inverters : modúil chumhachta IGBT agus MOSFET.
  • Soilsiú Ard-chumhachta faoi stiúir : Soilsiú sráide, soilsiú stáitse, soilsiú gairneoireachta.
  • Trealamh Cumarsáide agus Freastalaí : Aimplitheoirí cumhachta agus boird bhainistíochta teirmeach criticiúla.
  • Leictreonaic Mhíleata agus Ard-iontaofachta : Feidhmchláir a bhfuil éilimh an-ard acu ar shaolré agus ar chobhsaíocht oibriúcháin.

pé áit diomailt teasa agus acmhainn reatha a bheith ina scrogaill dearaidh, is minic gurb iad croí-PCBanna copair an réiteach is éifeachtaí agus is iontaofa.

IV. Fíordhúshláin Theicniúla i Déantúsaíocht Copper Core PCB

1. Eitseáil Copar Tiubh agus Rialú Leithead Líne

De réir mar a mhéadaíonn tiús copair, bíonn sé níos deacra eitseáil. Teastaíonn trealamh chun cinn agus próisis dea-rialaithe chun leithead líne beachta a choinneáil agus foghearradh a chosc.

2. Iarmhéid Feidhmíochta an Chiseal Tréleictreach

Caithfidh an ciseal tréleictreach a sholáthar ag an am céanna seoltacht teirmeach ard , friotaíocht ardvoltais , agus caillteanas tréleictreach íseal . Cuireann sé seo dian-éilimh ar roghnú ábhar agus ar theicneolaíocht lannaithe.

3. Strus Teirmeach agus Rialú Warpage

Is féidir le héagsúlachtaí suntasacha i gcomhéifeachtaí leathnaithe teirmeacha idir ábhair chopair agus inslithe a bheith ina gcúis le warpage nó delamination le linn timthriallta teirmeach arís agus arís eile mura ndéantar iad a bhainistiú i gceart.

4. Toradh agus Comhsheasmhacht

Úsáidtear croí-PCBanna copair de ghnáth in iarratais ard-deireadh, áit a bhfuil comhsheasmhacht bhaisc, iontaofacht fhadtéarmach, agus rialú cáilíochta dian i bhfad níos tábhachtaí ná mar a bhíonn i gcás PCBanna traidisiúnta.

V. Conas a Chinntigh Teicneolaíocht Leictreonach Anhui Hongxin Cáilíocht Copper Core PCB

Bunaithe i 2013, Anhui Hongxin Teicneolaíocht Leictreonach Co, Teo. Tá sé dírithe go seasta ar mhonarú PCB lár-go-ard-deireadh. Tá saineolas fairsing carntha againn ar chroí-PCBanna copair, cláir copar tiubh, agus foshraitheanna miotail-bhunaithe.

Ár bPríomhbhuntáistí

  • Cumas déantúsaíochta PCB 1-32 ciseal , ó bhoird shimplí go dearaí casta ard-iontaofachta.
  • Taithí fhairsing olltáirgeadh le PCBanna miotail-bhunaithe, cláir copar tiubh, ard-Tg, agus ábhair ard-minicíochta .
  • Thar 7 innealtóirí gairmiúla le níos mó ná 15 bliain de thaithí ag soláthar tacaíocht DFM agus optamú próisis.
  • Raon iomlán de próisis críochnú dromchla chun freastal ar riachtanais iarratais éagsúla.
  • Tacaíocht do fréamhshamhlú tapa agus olltáirgeadh cobhsaí ag an am céanna.
  • Fréamhshamhlacha PCB dhá thaobh inseachadta chomh tapa agus is 24 uair an chloig .
  • Amanna luaidhe soiléire agus inrialaithe do PCBanna ilchiseal.
  • Deimhnithe ag ISO9001, ISO14001, ISO45001, IATF16949, agus UL .

Lonnaithe i bPáirc Thionsclaíoch PCB na Síne, comhcheanglaímid éifeachtacht déantúsaíochta le caighdeán comhsheasmhach. Déantar ár gcuid táirgí a onnmhairiú chuig Oirdheisceart na hÁise, san Eoraip, agus i Meiriceá, ag tuilleamh muinín fadtéarmach ó chustaiméirí domhanda.

Ceisteanna Coitianta: Ceisteanna Coitianta Maidir le PCBanna Copper Core

C1: Tá foshraitheanna copair costasach. An fiú iad?

Tá. In iarratais ard-chumhachta, feabhsaíonn croí-PCBanna copair iontaofacht go mór agus laghdaítear costais chothabhála fadtéarmacha, rud a fhágann go bhfuil éifeachtúlacht costais iomlán níos fearr.

C2: An féidir croí-PCBanna copair a dhearadh mar struchtúir ilchiseal nó hibrideacha?

Sea, ach tá an próiseas déantúsaíochta casta agus éilíonn sé soláthróir a bhfuil taithí láidir aige i dteicneolaíochtaí PCB ilchiseal agus croí-mhiotail.

C3: An bhfuil croí-PCBanna copair oiriúnach do thionscadail T&F baisc bheaga?

Cinnte. Ligeann fréamhshamhlú tapa feidhmíocht theirmeach agus féidearthacht dearaidh a fhíorú go luath.

C4: An dtugann Anhui Hongxin tacaíocht do chustaiméirí domhanda?

Tá. Freastalaímid ar chustaiméirí ar fud an domhain, le honnmhairí cobhsaí chuig Oirdheisceart na hÁise, san Eoraip agus i Meiriceá.

De réir mar a leanann córais leictreonacha ag forbairt i dtreo dlús cumhachta níos airde, comhtháthú níos airde, agus iontaofacht níos mó, tá croí-PCBanna copair ina dteicneolaíocht fíor-riachtanach. Is céim ríthábhachtach é comhpháirtí déantúsaíochta a roghnú a thuigeann dearadh agus táirgeadh croí-PCB copair i dtreo iomaíochas fadtéarmach táirgí.
