Tonn an Mhilliméadar a Chonrú: Léim dhomhain isteach i dTeicneolaíocht PCB Ardluais
Tá feidhmíocht na leictreonaice nua-aimseartha, ó bhunstáisiúin 5G go hardchórais chúnaimh do thiománaithe, ag brath ar chomhpháirt ríthábhachtach: an PCB Ardluais . De réir mar a dhreapann minicíochtaí comhartha isteach sna raonta il-gigahertz agus milliméadar-tonn, déantar airíonna fisiceacha an chláir chiorcaid phriontáilte chun bheith ina phríomhfhachtóir i rathúlacht an chórais. Scrúdaíonn an t-alt seo na croí-theicneolaíochtaí, eolaíocht ábhair, agus cruinneas déantúsaíochta a theastaíonn chun dearadh agus táirgeadh PCB ardluais a mháistir, ag tarraingt ar chumais na monaróirí tosaigh ar nós Anhui Hongxin Electronic Technology Co., Ltd.
Eolaíocht Ábhar: Bunús na Comhartha Sláine
Ag minicíochtaí os cionn 10GHz, is minic go dtiteann ábhair thraidisiúnta FR-4 gearr mar gheall ar chaillteanas comhartha níos airde agus airíonna tréleictreach éagobhsaí. Is é an chéad chéim agus an chéim is tábhachtaí ná an tsubstráit cheart a roghnú.
| Paraiméadar | Caighdeán FR-4 | Ábhar Ard-Minicíocht | Tionchar ar Fheidhmíocht |
| Tairiseach Tréleictreach (Dk) | 4.5 - 5.0 | 3.0 - 4.5 | Cuireann Lower Dk ar chumas iomadú comhartha níos tapúla agus laghdaíonn sé moill comhartha. |
| Fachtóir Diomailt (Df) | Ó 0.015 - 0.025 | 0.002 - 0.004 | Laghdaíonn Df Íochtarach go suntasach maolú comhartha (caillteanas), ríthábhachtach le haghaidh rianta fada. |
| Teocht Trasdultach Gloine (Tg) | 130°C - 140°C | > 170°C (Ard-Tg) | Cinntíonn Tg níos airde go bhfanann an bord cobhsaí go toise le linn sádrála agus oibríocht ardteochta. |
Maidir le hiarratais a éilíonn an fheidhmíocht is fearr, tairgeann boird lannaithe tréleictreach hibrideach an réiteach is fearr. Comhcheanglaíonn na boird seo ábhair ard-minicíochta go straitéiseach i sraitheanna comhartha ríthábhachtacha le FR-4 níos éifeachtaí ó thaobh costais de i sraitheanna cumhachta nó talún, ag cothromú feidhmíochta le costas déantúsaíochta.
An ealaín na rialú impedance
I ndearadh ardluais, níl sé do-idirbheartaithe rialú a dhéanamh ar bhacainn rianta comharthaí. Is é an toradh a bhíonn ar impedance mímheaitseála ná frithchaitheamh comhartha, rud is cúis le héilliú sonraí agus teip córais. Teastaíonn lamháltais déantúsaíochta daingean chun rialú beacht impedance a bhaint amach.
- Bac ar Sprioc: Is é 50Ω an impedance aonchríoch coitianta, agus is minic a bhíonn péirí difreálach 90Ω nó 100Ω.
- Caoinfhulaingt Impedance: Tá lamháltas caighdeánach ±10%. Maidir le hiarratais ardfheidhmíochta, tá gá le lamháltas níos déine de ±7% nó fiú ±5%.
- Príomhfhachtóirí: Is é an impedance deiridh feidhm leithead rian, airde rian, tiús tréleictreach, agus Dk an ábhair. Ní mór do mhonaróirí gach ceann de na hathróga seo a rialú go beacht.
Úsáideann cuideachtaí cosúil le Anhui Hongxin Electronic Technology Co., Ltd., lena bhfoireann innealtóirí taithí, uirlisí insamhalta chun cinn agus próisis rialaithe go docht chun a chinntiú go gcomhlíonann gach bord monaraithe an próifíl impedance sonraithe ar fud na sraitheanna go léir.
Déantúsaíocht Lúfar: Ó Fhréamhshamhail go Táirgeadh
Éilíonn luas na nuálaíochta freagairt déantúsaíochta chomh lúfar. Is príomhbhuntáiste iomaíoch é an cumas fréamhshamhail tapa a dhéanamh agus ansin scála go olltáirgeadh.
Amanna Luaidhe Táirgeachta tipiciúla:

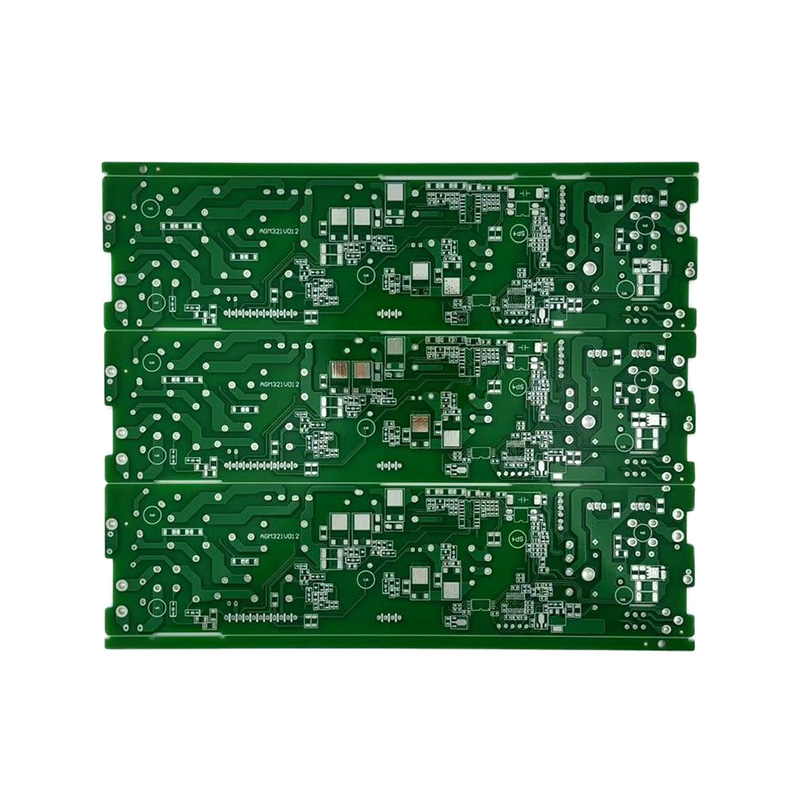

- Fréamhshamhail dhá thaobh: Chomh tapa le 24 uair an chloig.
- Cláir 4-8 Sraitheanna (Imleabhar): 9-20 lá.
- Cláir Chiseal 10-16 (Imleabhar): 20-25 lá.
- Boird HDI (Imleabhar): Laistigh de 25 lá.
Tacaíonn lorg cuimsitheach déantúsaíochta leis an aclaíocht seo, lena n-áirítear monarcha 20,000 méadar cearnach agus sraith iomlán de phróisis chóireála dromchla, a cheadaíonn fréamhshamhlú tapa i mbaisceanna beaga agus táirgeadh mórtoirte gan cáilíocht a íobairt.
Iontaofacht agus Deimhniú: Caighdeáin Tionscail a Chomhlíonadh
I gcás feidhmeanna ard-geallta in earnálacha na ngluaisteán agus na tionsclaíochta, ní mór do PCB Ardluais a bheith níos mó ná fuaim leictreach amháin; caithfidh sé a bheith thar a bheith iontaofa agus deimhnithe de réir caighdeáin idirnáisiúnta déine.
- IATF 16949: Is é an deimhniú seo an caighdeán óir do thionscal na ngluaisteán, rud a léiríonn tiomantas do bhainistiú cáilíochta, cosc a chur ar lochtanna, agus feabhsú leanúnach.
- Deimhniú UL: Cinntíonn sé go gcomhlíonann an táirge caighdeáin sábháilteachta agus inadhainteachta, mar shampla rátáil UL 94V-0 maidir le moilliú lasair.
- Comhlíonadh Ábhar: Trí úsáid a bhaint as ábhair Ard-Tg agus saor ó halaigine tugtar aghaidh ar iontaofacht ardteochta agus ar rialacháin chomhshaoil.
Tá punann deimhnithe monaróir, lena n-áirítear ISO9001, ISO14001, agus IATF16949, ina tháscaire soiléir ar a chumas PCBanna Ardluais iontaofa, ardchaighdeáin a sheachadadh do mhargaí domhanda.
CCanna
Cad é an difríocht idir PCB caighdeánach agus PCB Ardluais?
Tá an phríomhdhifríocht i roghnú ábhar agus cruinneas déantúsaíochta. Tá PCB caighdeánach, a dhéantar go minic as FR-4, deartha le haghaidh feidhmeanna ar mhinicíocht níos ísle nuair nach mbíonn caillteanas comhartha agus cobhsaíocht thréleictreach chomh ríthábhachtach. A PCB Ardluais úsáideann laminates speisialaithe le tairiseach tréleictreach níos ísle agus níos cobhsaí (Dk) agus fachtóir diomailt i bhfad níos ísle (Df) chun caillteanas comharthaí ag minicíochtaí arda a íoslaghdú. Ina theannta sin, tá lamháltais déantúsaíochta i bhfad níos déine ag teastáil ó PCBanna Ardluais maidir le rialú impedance, rian céimseata, agus clárú ciseal chun sláine an chomhartha a chinntiú. Tá siad riachtanach d'fheidhmchláir mar 5G, ríomhaireacht ardluais, agus ardchórais radair.
Cén fáth a bhfuil rialú impedance chomh ríthábhachtach i ndearadh PCB Ardluais?
Tá rialú impedance ríthábhachtach toisc go gcinntíonn sé go bhfuil bac an rian PCB ag teacht le bac na foinse (m.sh., sliseanna tarchuradóra) agus an t-ualach (m.sh., sliseanna glacadóra). Nuair a bhíonn neamh-chomhoiriúnú bacainn ann, léirítear cuid den chomhartha ar ais go dtí an fhoinse in ionad é a tharchur chuig an nglacadóir. Tá na machnaimh seo ina chúis le saobhadh comhartha, fáinneáil, agus earráidí sonraí, rud a d'fhéadfadh teip iomlán ar an gcóras a bheith mar thoradh air. I gciorcaid analógacha digiteacha ardluais agus ard-minicíochta, féadann fiú machnaimh bheaga a bheith millteach, rud a fhágann gur bunriachtanas é rialú impedance beacht (m.sh., 100Ω ±10% do phéire difreálach) le haghaidh táirge feidhme.
Cathain ba chóir dom ábhar Rogers a úsáid in ionad FR-4 do mo PCB?
Ba cheart duit smaoineamh ar ábhar Rogers a úsáid in ionad FR-4 nuair a bhíonn minicíochtaí oibriúcháin os cionn 2-5GHz go hiondúil i gceist le d’iarratas, áit a mbíonn caillteanas comhartha ina fhadhb shuntasach. Áirítear ar na príomhtháscairí maidir le Rogers nó laminates ard-minicíochta eile:
- Minicíocht Ard: Feidhmchláir cosúil le 5G (mmWave), radar feithicleach (77GHz), agus serdes ardluais (os cionn 10 Gbps).
- Riachtanais Dhian maidir le Sláine Comhartha: Nuair a éilíonn do dhearadh íoslaghdú comhartha agus saobhadh íseal thar rianta fada.
- Caoinfhulaingt daingean ar dk: Tairgeann ábhair Rogers lamháltas i bhfad níos déine ar tairiseach tréleictreach, rud atá riachtanach le haghaidh impedance agus feidhmíocht intuartha i gciorcaid casta RF agus micreathonn.
Cé go bhfuil FR-4 níos cost-éifeachtaí, le haghaidh aon fheidhmchláir ard-minicíochta atá ríthábhachtach maidir le feidhmíocht, tá gá le hinfheistiú in ábhar Rogers chun a chinntiú go bhfeidhmeoidh an táirge mar a ceapadh.
Cad iad na príomhghnéithe a bhaineann le bailchríoch dromchla a roghnú le haghaidh PCB Ardluais?
Bíonn tionchar ag an rogha bailchríoch dromchla do PCB Ardluais ar shádracht, ar seilfré, ar iontaofacht, agus fiú ar fheidhmíocht ard-minicíochta. I measc na bpríomhchúinsí tá:
- ENIG (Ór Tumoideachais Nicil Leictreonaic): Tairgeann sé dromchla comhréidh plánach atá oiriúnach do chomhpháirteanna mínairde agus soláthraíonn sé seilfré fada. Mar sin féin, is féidir leis an gciseal nicil a bheith beagán "níos deacra" le haghaidh sádrála agus féadann sé caillteanas comhartha a thabhairt isteach ag minicíochtaí an-ard.
- ENEPIG (Óir Tumoideachais Pallaidiam Nicil Leictrileictreach): Mheas bailchríoch préimhe. Coscann an bacainn Pallaidiam imirce nicil agus soláthraíonn sé dromchla sádrála an-iontaofa le feidhmíocht ard-minicíochta den scoth, rud a fhágann go bhfuil sé oiriúnach d'iarratais éilitheacha.
- OSP (leasaithe Solderability Orgánach): Dromchla cothrom ó thaobh costais, atá an-chairdiúil le sádráil. Mar sin féin, tá seilfré teoranta aige (go hiondúil 6-12 mhí) agus níl sé oiriúnach d'iarratais a dteastaíonn timthriallta athshreabha iolracha nó nascáil sreang orthu.
Don chuid is mó PCB Ardluais iarratais, is rogha choitianta iontaofa é ENIG, agus roghnaítear ENEPIG do na dearaí is tábhachtaí, ard-iontaofachta agus an-ardmhinicíochta.
