Bord Idirnasc Ard-Dlúis (HDI) Saincheaptha

Baile / Táirgí / PCB / Bord Idirnaisc Ard-dlúis (HDI).

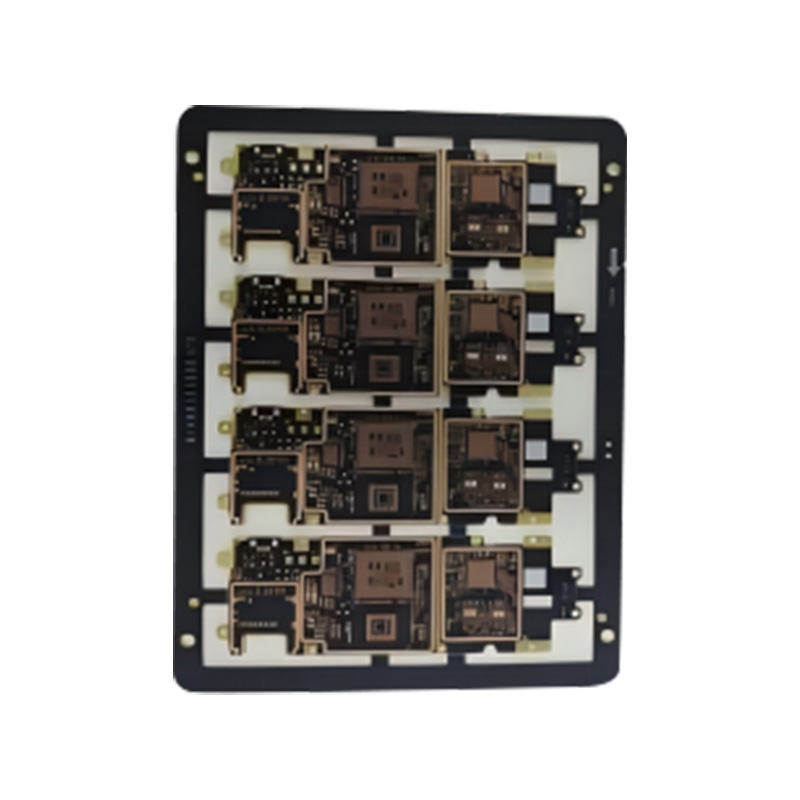

Déantóirí Boird Idirnasc Ard-Dlúis (HDI)

High-Density Interconnects (HDI) boards represent the cutting-edge of miniaturization and high integration in printed circuit board technology. Their core definition lies in utilizing advanced structures such as blind and buried microvias to achieve interconnect density far exceeding that of traditional PCBs within a smaller unit area. This technology's most notable feature is its support for extremely fine routing, such as ultra-fine line widths and spacings as fine as 3 mils (0.075mm), and a thickness-to-aperture ratio of up to 10:1. This allows for the construction of complex circuit architectures with up to 32 layers within board thicknesses ranging from 0.3mm to 6mm. A variety of surface finishes, from tin-spraying to nickel-plated gold, are available to meet demanding electrical performance requirements. Consequently, HDI boards have become the preferred choice for modern electronic devices that strive for lightweight, thin, short, and compact design. They are widely used in core motherboards for 5G smartphones, micromodules for high-end wearables, and high-reliability precision circuit systems in the aerospace industry, providing crucial technical support for enhancing the functionality and miniaturization of electronic devices.

Maidir
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Is é Anhui Hongxin Electronic Technology Co., Ltd. An tSín Déantóirí Boird Idirnasc Ard-Dlúis (HDI) agus Cuideachta Boird Idirnasc Ard-Dlúis (HDI) Saincheaptha. Tá sé suite i bPáirc Thionsclaíoch PCB na Síne, Ceantar Forbartha Eacnamaíochta Guangde, Cúige Anhui. Bunaíodh i mí Dheireadh Fómhair 2013, tá 20,000 méadar cearnach d'achar ag ár monarcha agus fostaíonn sé 110 ball foirne, lena n-áirítear níos mó ná 7 innealtóir gairmiúil le breis agus 15 bliain taithí. Áirítear ar tháirgí PCB na cuideachta boird 1-32 ciseal, boird ard-Tg, boird copair tiubha, boird dochta-sholúbtha, boird ard-minicíochta, boird lannaithe hibrideacha tréleictreach, boird le vias adhlactha, boird miotail-bhunaithe, agus boird saor ó halaigin. Tá fréamhshamhlú tapa PCB ard-chruinneas ar fáil, le horduithe mórchóireála do bhoird aon- agus dhá-thaobh seachadta laistigh de 6-7 lá, boird 4-8 ciseal laistigh de 9-20 lá, boird 10-16 ciseal laistigh de 20-25 lá, boird 16-32 ciseal laistigh de 25-45 lá, boird HDI laistigh de 25 lá, agus fréamhshamhlú dhá-thaobh inseachadta chomh tapa le 24 uair an chloig. Táimid tiomanta do tháirgí ardchaighdeáin agus seirbhísí gairmiúla a sholáthar do chustaiméirí domhanda, agus tá an cumas againn méideanna móra agus baisceanna beaga a sheachadadh. Tá próisis chóireála dromchla ár dtáirgí iomlán. Áirítear ar na cineálacha bunábhair FR-1, 22F, CEM-1, CEM-3, FR-4 (le Tg ard, saor ó halaigin, etc.), boird ard-minicíochta, agus foshraitheanna miotail. Tá gach cineál táirge tar éis deimhnithe córais bhainistíochta cáilíochta idirnáisiúnta ISO9001, ISO14001, ISO45001, IATF16949, chomh maith le deimhnithe sábháilteachta UL a rith. Síneann ár líonra díolacháin ó cheantair intíre go dtí Oirdheisceart na hÁise, an Eoraip, agus Meiriceá. San iomaíocht mhargaidh fíochmhar, tá moladh ard faighte againn i gcónaí ó chustaiméirí.
Teastas Onóra
  • NQA
  • Teastas UL
  • Deimhniú Táirge
  • Deimhniú Táirge
Nuacht
Bord Idirnaisc Ard-dlúis (HDI). Eolas Tionscail

An Treoir Chuimsitheach do Bhoird Idirnaisc Ard-Dlúis (HDI).

Agus leictreonaic níos lú, níos tapúla agus níos cumhachtaí á lorg gan staonadh, tá teicneolaíocht Idirnasctha Ard-Dlúis (HDI) tagtha chun cinn mar chumasóir ríthábhachtach. Pléann an treoir seo na gnéithe lárnacha de Bord Idirnaisc Ard-dlúis (HDI). , óna phróisis déantúsaíochta bunúsacha agus eolaíocht ábhair go straitéisí deartha sainfheidhme agus breithnithe slabhra soláthair do ghairmithe.

Croí-Déantúsaíocht HDI: Micribhéil agus Línte Ultra-Fine

Tá cumas sainithe na gclár HDI suite in ardstruchtúir a cheadaíonn dlús comhpháirte gan fasach agus miniaturization.

Príomhtheicneolaíocht Cur Síos agus Tionchar
Micreathruithe (Dall/Cuireadh) Fásanna léasair-druileáilte le trastomhais níos lú ná 150 µm de ghnáth. Nascann siad sraitheanna in aice láimhe gan dul tríd an mbord ar fad, rud a shábháil spás ríthábhachtach agus a chumasú cosáin ródaithe níos dírí, rud atá bunúsach do dhearaí casta, dlúth.
Rianú Líne Ultra-Fíneáil Tá an cumas rian leithead agus spásáil chomh mín le 3 mils (0.075mm) a tháirgeadh. Ligeann sé seo líon i bhfad níos airde nasc a bheith ann i limistéar ar leith, rud a thacaíonn go díreach le húsáid comhpháirteanna ard-eagar greille liathróide mionghearrtha (BGA).
Cóimheas Ard Ghné An cumas cóimheas tiús pláta-go-cró a bhaint amach de suas le 10:1. Tá sé seo ríthábhachtach chun micribhéis dhomhain, trastomhas beag a phlátáil go hiontaofa, ag cinntiú nascacht leictreach i gcruacha HDI ilchiseal.

Déanann monaróirí atá ag speisialú i HDI, mar shampla Anhui Hongxin Electronic Technology Co., Ltd., na teicneolaíochtaí seo a ghiaráil chun boird casta a thógáil ó 0.3mm go 6mm i dtiús agus suas le 32 sraithe, rud a chruthaíonn cnámh droma feistí dlúth nua-aimseartha.

An Sreabhadh Oibre Forbartha HDI: Ó Dhearadh go Seachadadh

Chun dearadh HDI a thabhairt go dtí olltáirgeadh go rathúil, ní mór dul i ngleic le próiseas mionsonraithe seicheamhach.

  • Léirmheas Dearaidh agus Innealtóireachta: Tá an chéim tosaigh seo ríthábhachtach. Is éard atá i gceist leis rialacha dearaidh a fhíorú (DRC), cruachadh na gciseal a phleanáil, agus ábhair chuí a roghnú (m.sh. ard-Tg FR-4 le haghaidh iontaofacht teirmeach). Coscann comhoibriú dlúth le foireann innealtóireachta do dhéantóra ag an gcéim seo moilleanna costasacha.
  • Laminú agus Déantús Seicheamhach: Tógtar boird HDI trí thimthriallta lamination iolracha. Déantar croí a dhéanamh ar dtús, agus sraitheanna comhleanúnacha ina dhiaidh sin le microvias. Déantar próisis cosúil le druileáil léasair, plating copair beacht, agus íomháú patrún arís agus arís eile, ag éileamh rialú próisis eisceachtúil.
  • Tástáil agus Dearbhú Cáilíochta: I bhfianaise na castachta, tá tástáil leictreach (lena n-áirítear taiscéalaí eitilte nó tástáil atá bunaithe ar fheisteas) éigeantach chun nascacht agus leithlisiú glan a fhíorú. Tá tástáil rialaithe impedance coitianta freisin do dhearaí ardluais.

Déanann monaróirí tosaigh an sreabhadh oibre seo a bharrfheabhsú chun amanna luaidhe iomaíocha a thairiscint. Mar shampla, trí thimthriall struchtúrtha táirgthe 25 lá le haghaidh orduithe HDI mórchóir, déantar déantúsaíocht críochnúil a chothromú le riachtanais am-go-margadh, agus tacaíonn seirbhísí fréamhshamhlacha tapa 24 uair an chloig le fíorú dearaidh tosaigh.

Roghnú Ábhar le haghaidh Iontaofacht agus Feidhmíocht HDI

Bíonn tionchar díreach ag an rogha bunábhar agus bailchríoch ar fheidhmiúlacht, marthanacht agus toradh cláir HDI.

  • Ábhair Foshraithe:
    • Caighdeán & Ard-Tg FR-4: An workhorse do go leor iarratas. Tá gráid ard-Tg riachtanach le haghaidh sádrála gan luaidhe agus oibríochtaí i dtimpeallachtaí teochta níos airde.
    • Laminates Speisialaithe: I gcás feidhmeanna ard-minicíochta/luas (m.sh. modúil 5G), féadfar ábhair ísealchaillteanais mar Rogers nó criadóireacht hidreacarbóin speisialaithe a chomhtháthú sa chruachadh.
    • Ábhair Flex agus Dochta-Flex: Úsáidtear scannáin pholaimíde i réimsí ina bhfuil gá le lúbadh, rud a chuireann ar chumas fachtóirí foirme nuálaíocha in wearables agus leictreonaic dhlúth.
  • Bailchríocha Dromchla: Caithfidh an bailchríoch a bheith oiriúnach do chomhpháirteanna mín-pháirc. Tugann Immersion Gold (ENIG) dromchla cothrom den scoth le haghaidh sádrála agus nascáil sreang, agus soláthraíonn Immersion Silver nó foirmlithe chun cinn OSP roghanna eile atá éifeachtach ó thaobh costais do chásanna úsáide sonracha.

HDI mar Chumasóir Nuálaíochta sna Príomhthionscail

Ní hamháin gur cineál PCB é teicneolaíocht HDI; is réiteach straitéiseach é do nuálaíocht táirgí.

  • Fóin Chliste 5G agus Teicneolaíocht Tomhaltóirí: Ceadaíonn HDI an mion-mhianú mór a theastaíonn chun il-mhodúil antenna 5G, ardphróiseálaithe, agus cadhnraí móra a phacáil isteach i bpróifíl caol. Cumasaíonn sé úsáid a bhaint as teicnící sliseanna-ar-bord (COB) agus pacáiste-ar-phacáiste (PoP).
  • Ard-iontaofacht Aeraspáis agus Leighis: Sna réimsí seo, tá luach HDI in iontaofacht agus dlús feidhmíochta. Ceadaíonn sé feidhmiúlacht níos mó i mboscaí avionics spás-srianta nó i monatóirí leighis iniompartha, ag baint úsáide as tógálacha dolúbtha go minic le haghaidh marthanacht.
  • Leictreonaic Feithicleach Casta: De réir mar a ionchorpraíonn feithiclí níos mó ADAS (Córais Ardchúnaimh Tiománaithe) agus faisnéisiú infheithicle, bainistíonn boird HDI an líonrú casta ardluais idir braiteoirí, ceamaraí agus aonaid rialaithe, agus is minic a éilíonn comhlíonadh caighdeáin de ghrád feithicleach amhail IATF 16949.

CCanna

Cad a shainíonn go díreach bord mar PCB "HDI"?

Sainmhínítear PCB HDI go príomha ag a dhlús sreangaithe níos airde in aghaidh an limistéir aonaid i gcomparáid le PCBanna traidisiúnta. Baintear é seo amach trí ghnéithe sonracha:

  1. Micreathruithe: Úsáid a bhaint as vias dall agus/nó curtha faoi thalamh le trastomhas de ghnáth ≤150µm.
  2. Línte agus Spásanna Míne: Rianleithead agus réitithe 3 mhíle (0.075mm) nó níos lú.
  3. Dlús Pluais Níos Airde: An cumas chun freastal ar chomhpháirteanna le páirc an-mhín (m.sh., BGAanna páirce <0.5mm).
  4. Sraitheanna Tógála Seicheamhacha: Is minic a bhaineann le timthriallta lamination iolracha chun na sraitheanna idirnasctha a chruthú.

Déantar bord a chuimsíonn roinnt de na heilimintí seo, go háirithe micribhéis, a rangú mar HDI.

Cathain ar cheart dom smaoineamh ar dhearadh HDI a úsáid thar PCB caighdeánach ilchiseal?

Ba cheart duit machnamh láidir a dhéanamh ar theicneolaíocht HDI agus ceann amháin nó níos mó de na dúshláin seo le sárú ag do dhearadh:

  • Srianta Spáis: Tá imfhálú an táirge an-bheag (m.sh., fón cliste inchaite, inchloiste, ultra-tanaí).
  • Comhpháirteanna Ard-Chomhairimh: Ní mór duit LAP nua-aimseartha, FPGA, nó sliseanna cuimhne a chur ar bhealach amach le lorg mín-pháirc BGA.
  • Riachtanais Ardfheidhmíochta Comhartha: Teastaíonn conairí comhartha níos giorra agus níos dírí uait chun feidhmíocht leictreach níos fearr a fháil (m.sh. luasanna níos tapúla, níos lú traschaint).
  • Feidhmiúlacht Mhéadaithe sa Mhéid Chomhionann: Ní mór duit gnéithe suntasacha nua a chur le táirge gan a lorg PCB a mhéadú.

Mura n-úsáideann do dhearadh ach comhpháirteanna mórpháirc agus go bhfuil go leor spáis cláir ann, d'fhéadfadh go mbeadh ilchiseal caighdeánach níos éifeachtaí ó thaobh costais de.

Cén fáth a bhfuil boird HDI níos costasaí, agus conas is féidir liom costais a bhainistiú?

Eascraíonn an costas méadaithe ó:

  • Próisis Chasta: Céimeanna táirgeachta breise cosúil le lannú seicheamhach, druileáil léasair, agus íomháú níos cruinne.
  • Ardtrealamh: An gá atá le hinnealra déantúsaíochta agus iniúchta ardchruinneas.
  • Táirgeacht Íochtarach ar dtús: Is féidir le táirgeacht táirgeachta níos ísle a bheith mar thoradh ar chastacht, go háirithe le haghaidh dearaí nua nó an-chasta.

Straitéisí Bainistíochta Costais:

  1. Optamaigh Comhaireamh Sraithe: Oibrigh le do mhonaróir chun an líon íosta sraitheanna is gá a úsáid.
  2. Simpligh Trí Struchtúir: Bain úsáid as microvias ach amháin nuair atá géarghá leis. Tá cruachta "1 N 1" níos saoire ná HDI "aon chiseal".
  3. Dearadh le haghaidh Déantúsaíochta (DFM): Cloí go docht le treoirlínte DFM an déantóra chun saincheisteanna toraidh a chosc.
  4. Plean le haghaidh Toirt: Laghdaíonn costas aonaid go suntasach le méideanna níos airde mar gheall ar úsáid optamaithe painéil agus amúchadh socraithe.

Cad iad na príomhdheimhnithe ba chóir dom a lorg i monaróir boird HDI?

Is seachfhreastalaí iad deimhnithe do rialú próisis agus iontaofacht an mhonaróra. Áirítear ar na cinn is tábhachtaí:

  • IATF 16949: An caighdeán bainistíochta cáilíochta feithicleach. Léiríonn sé tiomantas ardsraithe maidir le rialú córasach próisis, inrianaitheacht, agus feabhsú leanúnach - rud atá thar a bheith luachmhar fiú i gcás tionscadal neamh-ghluaisteán.
  • ISO 9001: An deimhniú córas bainistíochta cáilíochta bonnlíne.
  • Aitheantas UL: Cinntíonn sé go gcomhlíonann ábhair an bhoird agus an tógáil caighdeáin sábháilteachta, a theastaíonn go minic le haghaidh táirgí deiridh a dhíoltar i go leor réigiún.
  • Comhlíonadh Caighdeáin IPC: Cé nach deimhniú é, tá cloí le caighdeáin mar IPC-6012 (feidhmíocht) agus IPC-6018 (HDI) ina tháscaire láidir ar chumas teicniúil.

Léiríonn monaróir cosúil le Anhui Hongxin Electronic Technology Co., Ltd., a bhfuil deimhnithe IATF 16949, ISO, agus UL aige, creat láidir chun boird iontaofa HDI a tháirgeadh.

Conas a oibríonn fréamhshamhlú tapa do bhoird HDI le timthriall táirgthe mórchóir 25 lá?

Tá an cur chuige dhá shraith seo deartha chun tacú le nuálaíocht agus scálaithe araon:

  1. Fréamhshamhail Mear (m.sh., 24-72 uair): Úsáideann an tseirbhís seo sceidealú gasta do phainéil bheaga (1-5 phíosa go minic). Díríonn sé ar bailíochtú dearaidh — nascacht leictreach, feidhmiúlacht bhunúsach agus feistiú a sheiceáil. Féadfaidh sé lamháltais beagán suaimhneach a úsáid nó uirlisí éagsúla chun luas a bhaint amach.
  2. Mórtáirgeadh Struchtúrtha (m.sh., 25 lá): Nuair a bheidh an dearadh fíoraithe, cuirfear tús le táirgeadh ar scála iomlán. Is éard atá i gceist leis seo ná bailchríoch a chur ar agus déantúsaíocht a dhéanamh ar gach uirlis tiomnaithe (comhaid druileála léasair, plátaí lannaithe, daingneáin tástála), seiceálacha iomlána DFM a rith, agus an t-ordú a tháirgeadh ar phainéil mhóra le rialú próisis dian le haghaidh an toraidh agus an chomhsheasmhachta is fearr. Cuimsíonn an timthriall 25 lá an sreabhadh oibre iomlán, optamaithe seo le haghaidh orduithe toirte.

Ligeann an tsamhail seo do chuideachtaí dearaí a athrá go tapa gan tiomantas agus ansin aistriú gan stró chuig slabhra soláthair toirte iontaofa, cost-éifeachtach.
