Laghdú EMI agus Dáileadh Teirmeach a bharrfheabhsú i nDearadh PCB Dhá Thaobh
Straitéisí chun IEA a Laghdú agus Ionracas Comhartha
In a PCB dhá thaobh , tugann an comhaireamh ciseal teoranta tosaíocht do bhainistíocht trasnaíochta leictreamaighnéadach (EMI). Murab ionann agus cláir ilchisealacha a bhfuil plánaí talún tiomnaithe acu, teastaíonn ródú straitéiseach le dearadh déthaobhach chun sláine na gcomharthaí a choinneáil.
- Íoslaghdú Réimse Lúibe: Cuidíonn ródú rianta comhartha díreach os cionn cosán fillte ar an gciseal eile le limistéar an lúb a íoslaghdú, arb é príomhfhoinse an IEA radaithe é.
- Ródú Ortagonal: Chun crosstalk a chosc, ba chóir go mbeadh rianta ar an gciseal barr ag rith go hingearach leo siúd ar an gciseal bun.
- Doirteadh Talún (Tuile Copar): Cruthaítear éifeacht scáthaithe bréige trí limistéir neamhúsáidte a líonadh le copar agus iad a nascadh leis an talamh (GND) trí vias fuála.
Dáileadh agus Bainistíocht Teirmeach
Diomailt teasa éifeachtach i a PCB dhá thaobh ag brath ar úsáid chliste a bhaint as copar agus roghnú tsubstráit. Má dhéantar an t-ualach teirmeach a chothromú, cuirtear cosc ar “spotaí te” logánta a d'fhéadfadh cliseadh comhpháirte nó comhbhrón a bheith mar thoradh orthu.
- Vias Teirmeach: Trí vias a chur faoi chomhpháirteanna ardchumhachta éascaítear aistriú teasa ón gciseal barr go dtí an ciseal bun, ag baint úsáide as achar dromchla an dá thaobh le haghaidh fuaraithe.
- Teicneolaíocht Copar Tiubh: Má úsáidtear scragall copair níos tiús méadaítear seoltacht theirmeach na rianta féin.
- Siméadracht sa Dáileadh Copar: Má chinntítear dlús cothrom copair idir na sraitheanna barr agus bun ní féidir leis an mbord bogha nó casadh le linn sádrála reflow.

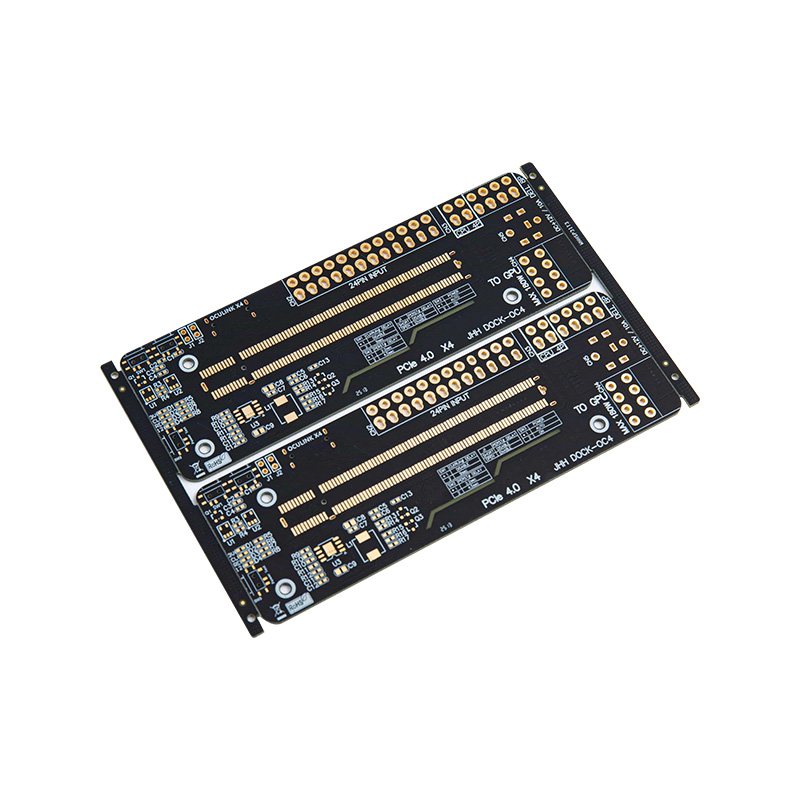

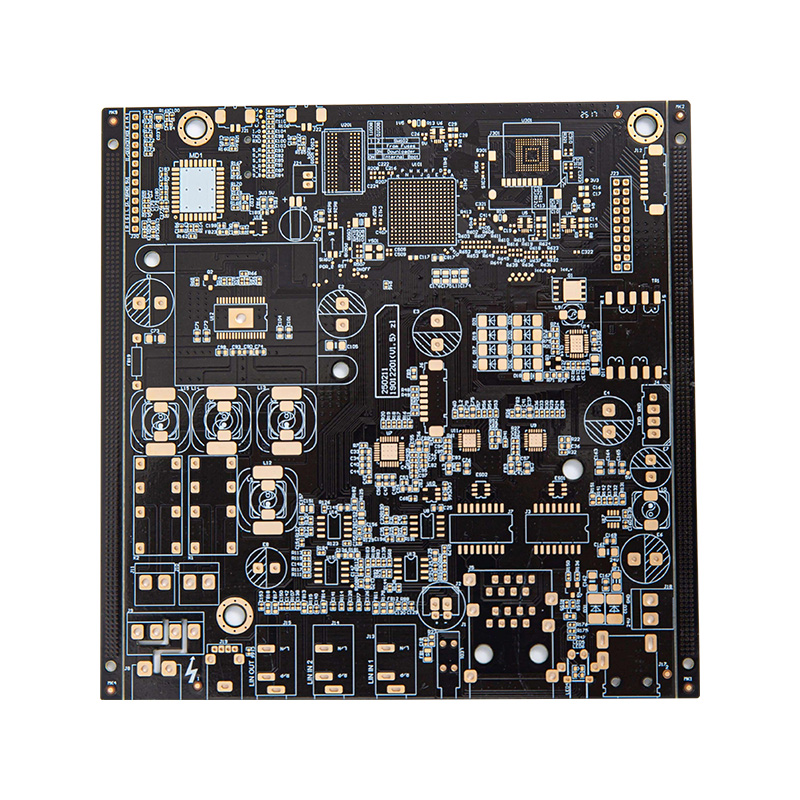

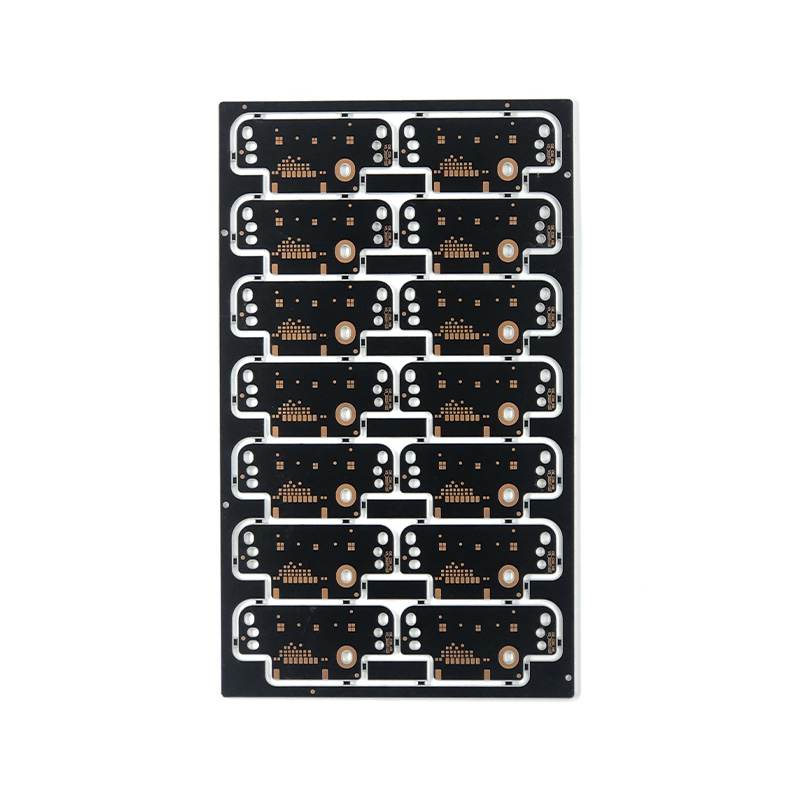

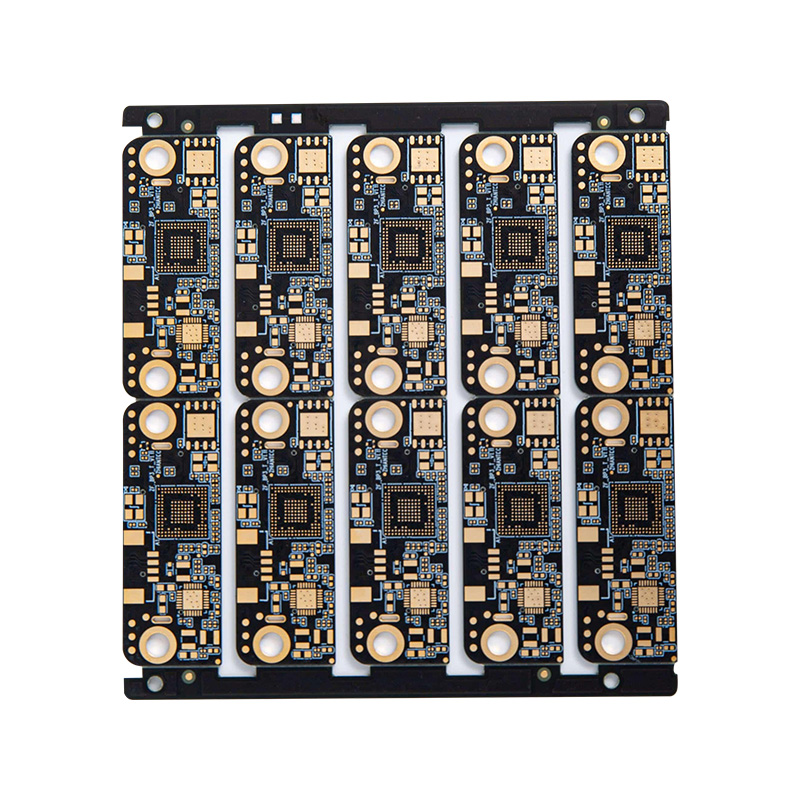

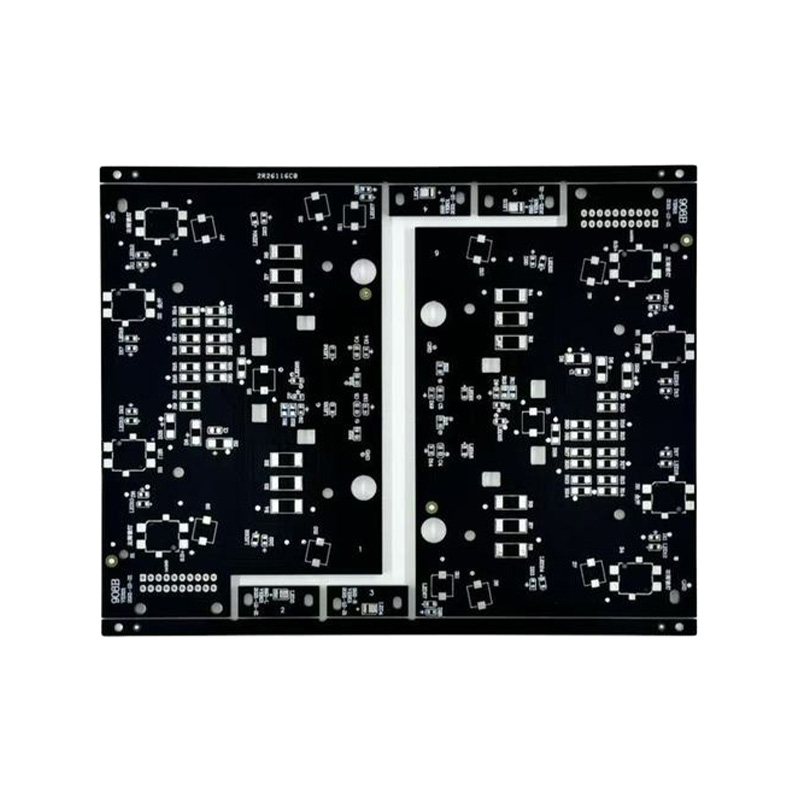

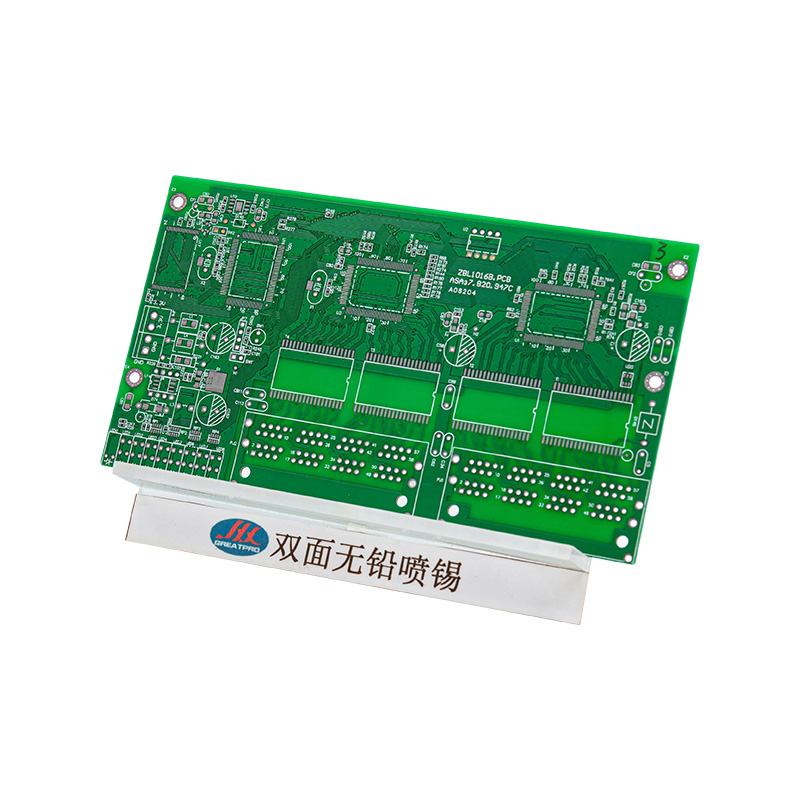

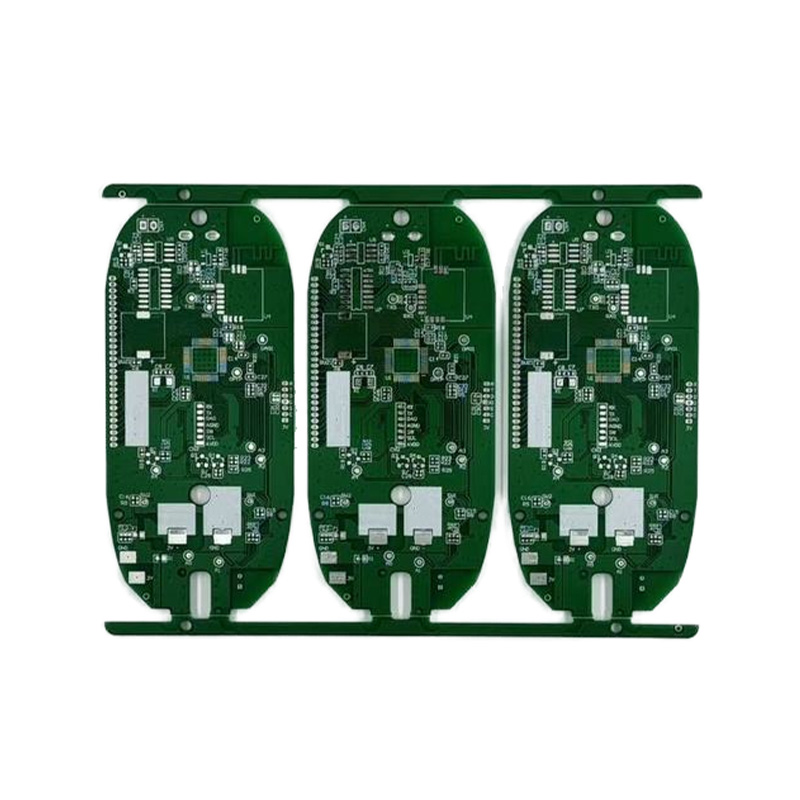

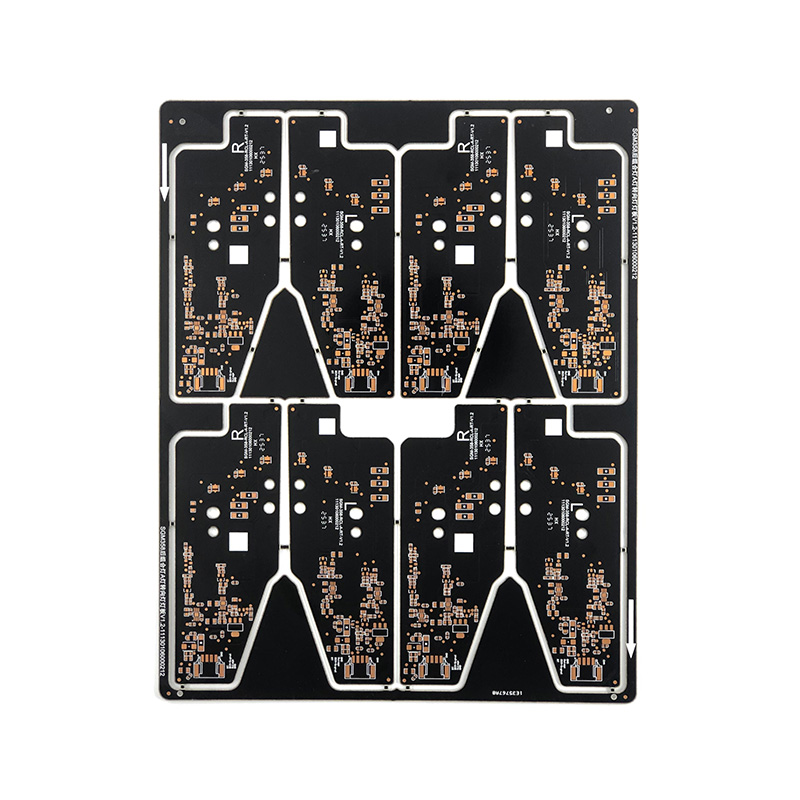

Anhui Hongxin Teicneolaíocht Leictreonach Co, Teo. , atá lonnaithe i bPáirc Tionscail PCB tSín, Guangde, tá sé ina cheannaire i ndéantúsaíocht PCB ard-chruinneas ó 2013. Le níos mó ná 20,000 méadar cearnach de spás táirgthe agus foireann innealtóirí gairmiúla le 15 bliain de thaithí, speisialtóireacht againn i ngach rud ó 1-32 boird ciseal go foshraitheanna ard-Tg agus miotail-bhunaithe. Cinntíonn ár saineolas go bhfuil fiú dearaí casta déthaobhacha optamaithe le haghaidh feidhmíochta teirmeach agus leictreach araon.
Comparáid Paraiméadar: Dearadh PCB Dúbailte Caighdeánach vs Optamaithe
Léiríonn an tábla seo a leanas na difríochtaí teicniúla idir dearaí bunúsacha agus cláir ardfheidhmíochta optamaithe ag foirne innealtóireachta gairmiúla:
| Paraiméadar Teicniúil | PCB caighdeánach dhá thaobh | Dearadh Optamaithe (Caighdeáin Hongxin) | Tionchar ar Fheidhmíocht |
| Bunábhar Tg | Caighdeán FR-4 (130°C) | Ard-Tg FR-4 (>170°C) | Cobhsaíocht níos fearr ag teochtaí arda |
| Tiús Copar | 0.5oz - 1.0oz | 2.0oz - 6.0oz (Copar Tiubh) | Cumas reatha níos airde agus diomailt teasa |
| Min. Rian Leithead / Spásáil | 6/6 míle | Síos go dtí 3/3 míle (Ardchruinneas) | Cumasaíonn sé ciorcadra níos dlúithe, casta |
| Trí Ceangal | PTH caighdeánach | Curtha Trí / Teirmeach Trí Arrays | Teas ingearach feabhsaithe agus aistriú comhartha |
| Am Luaidhe Fréamhshamhail | 3-5 Lá | Chomh tapa le 24 uair an chloig | Timthriallta luathaithe T&F |
Ceisteanna Coitianta (FAQ)
C1: Conas a chinntíonn Anhui Hongxin Electronic Technology Co., Ltd cáilíocht na mbord dé-thaobh ard-chruinneas?
Tá cáilíocht i gcroílár na Anhui Hongxin Teicneolaíocht Leictreonach Co, Teo. Tá ár bpróisis táirgthe tar éis deimhnithe idirnáisiúnta a rith lena n-áirítear ISO9001, IATF16949 (Cáilíocht Feithicleach), agus deimhnithe sábháilteachta OL. Déantar tástáil dhian ar gach bord, cibé acu is fréamhshamhail tapa nó mór-ordú é, chun a chinntiú go gcomhlíonann sé ár gcaighdeáin ardchruinneas, rud a thugann suaimhneas intinne iomlán dár gcustaiméirí domhanda in Oirdheisceart na hÁise, san Eoraip agus i Meiriceá.
C2: Cad iad na roghanna atá ar fáil d'fheidhmchláir speisialaithe dhá thaobh, mar shampla feistí ard-chumhachta nó ard-minicíochta?
Anhui Hongxin Teicneolaíocht Leictreonach Co, Teo. cuireann sé raon leathan ábhar foshraitheanna ar fáil lena n-áirítear cláir ard-minicíochta, foshraitheanna miotail (le haghaidh fuarú foircneach), agus cláir saor ó halaigine. Is féidir lenár n-innealtóirí, a bhfuil breis agus 15 bliain de thaithí tionscail acu, cabhrú leis an meáchan ceart tréleictreach agus copair a roghnú chun a chinntiú go mairfidh do bhord dhá thaobh ag dianiomaíocht mhargaidh agus éilimh theicniúla.
C3: Cé chomh tapa agus is féidir le Anhui Hongxin Electronic Technology Co., Ltd fréamhshamhlacha dúbailte agus orduithe mórchóir a sheachadadh?
Táimid bródúil as ár gcumas mearfhreagartha. Anhui Hongxin Teicneolaíocht Leictreonach Co, Teo. is féidir leis fréamhshamhlú PCB dhá thaobh a sheachadadh chomh tapa le 24 uair an chloig. Le haghaidh orduithe mórchóir, coinnímid fuinneog seachadta 6-7 lá an-éifeachtach le haghaidh boird aon-thaobh agus dhá thaobh. Ligeann an luas seo dúinn, in éineacht lenár n-áis 20,000 méadar cearnach agus 110 ball foirne tiomnaithe, fréamhshamhail tapa a dhéanamh ar tháirgeadh ar scála mór agus ar bhaisc bheaga araon gan stró.
