PCB sa Leictreonaic: Bogearraí Dearaidh, Caighdeáin IPC, Ionracas Comhartha & Comhlíonadh ITAR

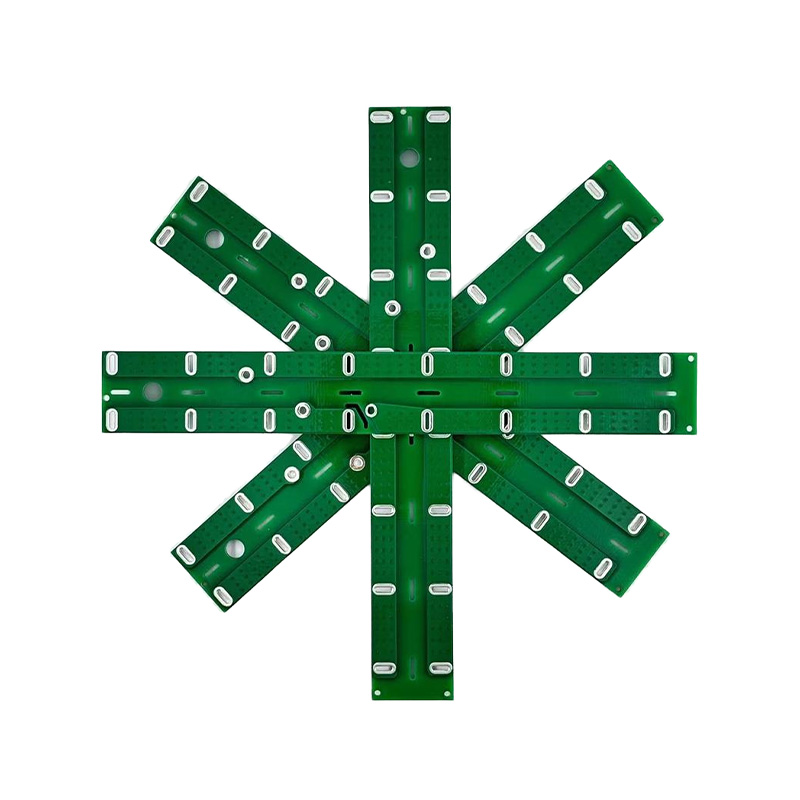

Cad é a PCB sa Leictreonaic

Is é bord ciorcad priontáilte (PCB) bunús struchtúrach agus leictreach beagnach gach feiste leictreonach. Is clár comhréidh é - déanta go hiondúil as laminate eapocsa treisithe le gloine FR-4 - a thacaíonn go meicniúil le comhpháirteanna leictreonacha agus a idirnascann siad go leictreach trí líonra de rianta copair seoltacha, pillíní, agus vias atá eitseáilte nó curtha ar a dhromchla agus ar na sraitheanna istigh. Gan an PCB, bheadh leictreonaic nua-aimseartha mar is eol dúinn iad dodhéanta : cuireann sé struchtúr dlúth, in-athdhéanta agus in-dhéantúsaíochta in ionad sreangú pointe-go-pointe na leictreonaice luath.

Feidhmíonn PCB trí ról bunúsacha ag an am céanna. Ar an gcéad dul síos, cuireann sé ardán fisiceach ar fáil ar a ndéantar comhpháirteanna - friotóirí, toilleoirí, ciorcaid iomlánaithe, nascóirí, agus na céadta páirteanna eile - a shuiteáil agus a shádráil. Ar an dara dul síos, cruthaíonn sé na cosáin leictreacha a ligeann do chomharthaí agus do chumhacht taisteal idir na comhpháirteanna sin le cruinneas. Ar an tríú dul síos, déanann sé an ródú seo i bhformáid is féidir a olltáirgeadh le cáilíocht chomhsheasmhach ar scála, ó leictreonaic tomhaltóra a sheoltar sna billiúin go crua-earraí aeraspáis a tháirgtear in aonaid aonair.

Déantar PCBanna a chatagóiriú de réir comhaireamh ciseal agus tógáil. Tá rianta ag boird aonchiseal ar thaobh amháin agus tá siad coitianta i dtáirgí tomhaltóirí ar chostas íseal. Úsáideann boird dhá thaobh an dá dhromchla. PCBanna ilchiseal — go hiondúil 4, 6, 8 sraitheanna nó níos mó — is caighdeánach iad in aon fheidhmchlár a bhaineann le dlúthshuíomh comhpháirteanna, bacainní rialaithe, plánaí sláine cumhachta, nó comharthaí digiteacha ardluais. Tógann boird idirnaisc ard-dlúis (HDI) é seo a thuilleadh, ag baint úsáide as micribhéis agus gnéithe mínepháirc chun níos mó ciorcaid a phacáil isteach i lorg níos lú, mar a fheictear i bhfóin chliste agus inchaite.

Taobh amuigh den ghnáth-thógáil docht FR-4, úsáideann PCBanna solúbtha (ciorcaid flex) foshraitheanna polaimíde chun lúbadh agus fillte i gcruthanna tríthoiseach a cheadú — atá riachtanach i bhfeistí leighis, sreangú aeraspáis, agus leictreonaic tomhaltóra dlúth. Comhcheanglaíonn boird rigid-flex an dá theicneolaíocht i gcomhthionól amháin, ag fáil réidh le nascóirí agus ag laghdú pointí meáchain agus teip i dtimpeallachtaí éilitheacha.

Bogearraí Dearaidh Scéimreach PCB: Uirlisí agus Cad is Fearr A Dhéanamh dóibh

Is é gabháil scéimreach pointe tosaigh dearadh PCB - sainmhíníonn sé na naisc loighciúla idir comhpháirteanna sula gcuirtear tús le haon leagan amach fisiceach. Úsáidtear an scéimreach ansin chun glanliosta a ghiniúint a thiomáineann an uirlis leagan amach PCB. Ní hamháin go mbíonn tionchar ag roghnú na mbogearraí ceart EDA (uathoibriú dearaidh leictreonaigh) ar an taithí dearaidh ach freisin ar thorthaí DFM (dearadh le haghaidh monaraíochta), ar shreafaí oibre comhoibrithe, agus ar dhoiciméid chomhlíonta.

Is iad na hardáin mhóra i ndearadh PCB gairmiúla:

• Dearthóir Altium: An rogha is mó in innealtóireacht chrua-earraí gairmiúla. Tá clú air as a thimpeallacht scéimreach-go-leagan amach aontaithe, bainistíocht láidir leabharlainne, agus seiceálacha cuimsitheacha ar rialacha dearaidh (DRCanna). Tá luach ar leith ag baint le gnéithe comhdhearaidh ActiveBOM agus MCAD i sreafaí oibre forbartha táirgí. Tá costais cheadúnaithe ard, ach tugann doimhneacht na feidhmiúlachta údar dó d'innealtóirí PCB lánaimseartha.
• KiCad: An príomh-ardán foinse oscailte EDA. Tá cuid mhór den bhearna dúnta ag Leagan 7 agus ina dhiaidh le huirlisí tráchtála, ag tairiscint eagarthóir scéimreach cumasach, léirshamhlú 3D, ródú difreálach péire, agus leabharlann pobail atá ag fás. Úsáidtear go forleathan é i ngnólachtaí tosaithe, i dtionscadail chrua-earraí oscailte, agus i suíomhanna acadúla.
• Cadence OrCAD / Allegro: Úsáidtear OrCAD go forleathan le haghaidh gabháil scéimreach i ngnólachtaí innealtóireachta, agus is é Allegro an uirlis leagan amach ardleibhéil is fearr le haghaidh cláir ilchisealacha casta agus obair sláine comhartha ardluais. Déanann comhtháthú láidir ionsamhlúcháin SPICE deis d'fhoirne deartha analógacha agus comharthaí measctha OrCAD.
• Meantóir PADS / Xpedition: Coitianta i leictreonaic feithicleach agus tionsclaíoch. Is rogha lár-réimse é PADS d’fhoirne níos lú; Is grád fiontair é Xpedition le leagan amach láidir srianta-tiomáinte d'fheidhmchláir ardluais agus RF.
• Leictreonaic EasyEDA / Fusion 360: Ardáin scamall-bhunaithe a oireann do fhréamhshamhail, obair chaitheamh aimsire, agus foirne a dteastaíonn sreafaí oibre deartha-go-déantúsaíochta tapa uathu. Tá EasyEDA comhtháite go docht le seirbhís tionóil JLCPCB, rud a chuireann ar chumas déantúsaíocht aon-cliceáil a lua go díreach ón timpeallacht dearaidh.

Beag beann ar rogha na n-uirlisí, ní mór go n-áireofaí sa scéimreach luachanna comhpháirte iomlána agus cruinne, sainitheoirí tagartha, agus tascanna bioráin — iomadaítear earráidí sa scéimreach go díreach isteach sa chlár monaraithe . Forfheidhmíonn formhór na sreafaí oibre gairmiúla athbhreithniú scéimeach foirmiúil i gcoinne na sonraíochta dearaidh sula gcuirtear tús leis an leagan amach.

Caighdeáin IPC do Dhearadh PCB: Cad a Chlúdaíonn siad agus Cén Fáth a dTábhálann siad

Foilsíonn IPC (Institiúid na gCiorcad Clóbhuailte roimhe seo, ach anois IPC — Association Connecting Electronics Industries) na caighdeáin a nglactar leo go domhanda a rialaíonn dearadh, monarú, cóimeáil agus cigireacht PCB. Níl sé roghnach caighdeáin IPC a chomhlíonadh i bhformhór na dtionscal gairmiúla agus rialaithe — ceanglaítear é de réir conartha ó OEManna, ó phríomhoifigigh chosanta, agus ó mhonaróirí feistí leighis, agus déantar é a iniúchadh go minic.

Sainmhíníonn IPC-A-610 agus J-STD-001 trí aicme táirgí — Aicme 1 (leictreonaic ghinearálta), Aicme 2 (leictreonaic seirbhíse tiomnaithe), agus Aicme 3 (ard-iontaofacht, lena n-áirítear míleata agus leighis). Cuireann Aicme 3 na ceanglais is déine maidir le comhpháirteach solder, glaineachta agus ceardaíocht , agus éilíonn sé oibreoirí agus cigirí deimhnithe IPC (CIS/CIT) ar an urlár táirgthe. Is foinse coiteann díospóidí cáilíochta idir ceannaitheoirí agus monaróirí conarthaí é an aicme mícheart a shonrú — nó gan aicme ar bith a shonrú.

Ionracas Comhartha i nDearadh PCB: Croíphrionsabail agus Modhanna Teip Choitianta

Tagraíonn sláine an chomhartha (IR) do cháilíocht chomhartha leictreachais agus é ag taisteal tríd an PCB — go sonrach, cibé an sroicheann sé a cheann scríbe le dóthain aimplitiúid, cruinneas uainiúcháin, agus cruth chun é a léirmhíniú i gceart ag an bhfeiste glactha. De réir mar a dhreap luasanna cloig agus rátaí sonraí isteach sa raon gigahertz, tá sláine na comhartha tar éis bogadh ó ábhar imní nideoige go disciplín dearadh príomhshrutha. Is féidir le bord a théann thar DRC agus a bhreathnaíonn i gceart i leagan amach teip fós ar thástáil fheidhmiúil mar gheall ar fhadhbanna SI atá dofheicthe don tsúil.

Áirítear ar na saincheisteanna is coitianta maidir le sláine comharthaí agus a gcuid maoluithe ar leibhéal an dearaidh:

• Neamhleanúnachas bacainní: Cruthaíonn aon athrú ar rianchéimseata — trasdulta leithead, vias, nascóirí, stumpaí — athrú bacainneachta áitiúil is cúis le frithmhachnamh comhartha i bpáirt. Is frithbhearta caighdeánacha iad ródú bacainneachta rialaithe (go hiondúil 50Ω i gcás difreálach singil, 100Ω) agus trí mhaolú stub (druileáil cúil nó trí dallóga).
• Crostalk: Cothaíonn cúpláil leictreamaighnéadach idir rianta cóngaracha torann ar línte ciúine. Méadú ar rian-spásáil (riail 3W: spás comhionann le leithead rian 3 × imeall-go-imeall), ag baint úsáide as rianta garda talún, agus ródú comharthaí ardluais ar na sraitheanna istigh idir plánaí talún go léir a laghdú crosstalk.
• Neamhleanúnachas cosáin fillte: Leanann sruthanna fillte ardmhinicíochta cosán an ionduchtaithe is lú — díreach faoina rian réamhshrutha ar an eitleán tagartha. Cuireann ciorruithe, sliotáin, nó athruithe eitleáin a chuireann isteach ar an gcosán fillte seo brú ar an sruth dul ar seachrán, ag cruthú antenna lúb a radaíonn IEA agus a instealladh torann isteach i gciorcaid eile.
• Sceabhach i bpéirí difreálach: Braitheann comharthaíocht dhifreálach (PCIe, USB, HDMI, DDR, LVDS) ar fhad an dá sheoltóir a mheaitseáil go leictreach. Tugann neamhréir fhaid isteach sceabhacha — fritháireamh ama idir na comharthaí P agus N — a dhíghrádaíonn corrlach na léaráide súl agus a mhéadaíonn an ráta earráide giotán. Forfheidhmíonn formhór na n-uirlisí EDA meaitseáil difreálach fad péire trí shrianta ródaithe idirghníomhacha.
• Torann líonra seachadta cumhachta (PDN): Ceadaíonn toilleas seachbhóthar neamhleor nó toilleoirí díchúplála atá suite go dona luaineachtaí voltais ar ráillí cumhachta nuair a aistríonn ICanna. Léirítear é seo mar phreab talún, torann an tsoláthair, agus giodam méadaithe i gcomharthaí cloig. Uirlisí anailíse PDN impedance samhail vs. minicíocht chun treoir a roghnú toilleoir agus socrúcháin.

Is cleachtais chaighdeánacha ar chláir ardluais iad ionsamhlúchán réamhleagan amach (ag úsáid samhlacha IBIS agus áireamháin línte tarchuir) agus eastóscadh iar-leagan amach (ag baint úsáide as tuaslagóirí réimse leictreamaighnéadacha 3D ar nós Ansys HFSS nó Cadence Sigrity). Ag rátaí sonraí os cionn 10 Gbps, Ní céim fíoraithe iar-dearaidh í anailís SI — is ionchur í don straitéis cruachta agus ródaithe ón gcéad lá.

Tionól PCB Slánúcháin Tapa: Cad a Thiomáineann Amanna Luaidhe agus Conas iad a Chomhbhrú

Is difreálaí iomaíoch anois é cóimeáil PCBanna mear-athraithe - ag seachadadh cláir fheidhmiúla laistigh de 24 uair go 5 lá seachas an 10-15 lá gnó caighdeánach - i measc monaróirí conartha (CManna) a fhreastalaíonn ar fhréamhshamhail, NPI, agus riachtanais táirgeachta práinneacha. Ligeann tuiscint do na ceannaitheoirí cad is cúis le hamanna tionóil tionóil go hiarbhír roghanna níos cliste a dhéanamh seachas rátaí préimhe a íoc ar sheirbhís a d’fhéadfadh nach seachadann torthaí níos tapúla.

Is iad seo a leanas na príomhrannpháirtithe a chuireann leis an am luaidhe tionóil:

• Monarú boird lom: Is féidir le déantúsóirí casa meara cláir chaighdeánacha ilchisealacha FR-4 (suas le 8 sraith) a dhéanamh i 24-48 uair an chloig. Tógálacha casta - HDI, laminates Rogers, vias curtha, bac rialaithe - cuir 1-5 lá ag brath ar chastacht.
• Infhaighteacht comhpháirte: Is é seo an athróg luaidhe-ama is faide de ghnáth. Is féidir le dearadh atá ag brath ar chomhpháirteanna aonfhoinse nó leithdháilte stop a chur le tionól ar feadh seachtainí beag beann ar chumais CM. Feabhsaítear intuarthacht slánúcháin go mór trí BOM a thógáil timpeall ar chodanna arna stocáil ag dáileoirí móra (Digi-Key, Mouser, Arrow).
• Ríomhchlárú agus tástáil: Cuireann tástáil ionchuaird (TFC), tástáil fheidhmiúil, nó ríomhchlárú firmware leis an am atá socraithe den chuid is mó beag beann ar mhéid an bhaisc. Ar rití fréamhshamhail an-bheag, is féidir leis an am socraithe tástála dul thar an am tionóil.
• Cáilíocht doiciméad: Comhaid Gerber neamhiomlán nó débhríoch, sonraí centroid in easnamh, nó fiosrúcháin innealtóireachta faoi thiomáint BOM gan réiteach a chuireann laethanta le gach jab casta. Pacáistí glana iomlána a chur isteach - lena n-áirítear líníochtaí cóimeála, liostaí díoltóirí ceadaithe, agus BOM réitithe - is é an luamhán laghdaithe ama luaidhe is inrialaithe atá ar fáil don cheannaitheoir.

Go hiondúil coinníonn CManna a thairgeann fíorchóimeáil 24 uair an chloig fardal coinsíneachta de na comhchodanna éighníomhacha (friotóirí agus toilleoirí 0402/0603 i sraith E24/E96), reáchtálann siad línte SMT aistrithe dúbailte, agus bíonn foireann innealtóireachta acu ar glao-dhualgas chun fiosrúcháin DFM a réiteach gan baic uaireanta gnó. Maidir le cainníochtaí táirgeachta, teastaíonn ábhar réamhshuímh agus am meaisín a sceidealú roimh ré le fíor-chumas casta mear - is annamh a bhíonn poist luaith ad hoc ar scála táirgeachta iontaofa.

Déantúsaíocht PCB Comhlíontach ITAR: Scóip, Oibleagáidí, agus Cad ba cheart a Fháil A Dhéanamh i CM

Is creat rialála de chuid na Stát Aontaithe iad na Rialacháin Idirnáisiúnta um Thrácht Armas (ITAR) arna riar ag an Stiúrthóireacht um Rialuithe Trádála Cosanta (DDTC) faoi Roinn an Stáit. Rialaíonn sé onnmhairiú agus allmhairiú earraí cosanta, seirbhísí cosanta, agus sonraí teicniúla gaolmhara atá liostaithe i Liosta Muinisean na Stát Aontaithe (USML). Is minic go mbíonn PCBanna a dheartar nó a úsáidtear i gcórais mhíleata, satailíte, airm, nó córais dé-úsáide áirithe faoi rialú ITAR , agus aon CM a dhéanann, a chóimeálann, nó fiú a láimhseálann sonraí teicniúla do na cláir seo, caithfidh sé cloí le ceanglais ITAR.

Tá roinnt oibleagáidí sonracha i gceist le comhlíonadh ITAR do mhonaróir conartha PCB:

• Clárú le DDTC: Ní mór d’aon chuideachta SAM a mhonaraíonn, a easpórtálann, nó a bhróicálann earraí cosanta atá faoi rialú ITAR clárú leis an DDTC. Ní mór don chlárú seo a bheith reatha agus a athnuachan go bliantúil.
• Rialuithe rochtana náisiúnta eachtracha: Cuireann ITAR srian le rochtain ar shonraí teicniúla rialaithe - lena n-áirítear comhaid PCB Gerber, doiciméadú dearaidh, agus líníochtaí cóimeála - do dhaoine SAM (saoránaigh, buanchónaitheoirí dleathacha, nó daoine ar tugadh stádas cosanta dóibh). Ní mór nósanna imeachta doiciméadaithe a bheith ag CManna chun náisiúnaigh choigríche a chosc ó rochtain a fháil ar shonraí atá faoi rialú ITAR gan ceadúnas onnmhairiúcháin nó díolúine infheidhme.
• Scaradh fisiciúil: Ní mór limistéir oibre, córais stórála agus freastalaithe sonraí atá faoi rialú ITAR a bheith deighilte go fisiciúil nó go loighciúil ó obair neamh-ITAR chun nochtadh neamhaireach a chosc.
• Sreabhadh síos an fhochonraitheora: Má chuireann CM atá cláraithe le ITAR foinsiú allamuigh ar aon chuid den obair — clár lom, bratú comhréireach, tástáil — chuig fochonraitheoir, sreabhann oibleagáidí ITAR síos. Tá an príomh-CM freagrach as a chinntiú go bhfuil fochonraitheoirí cláraithe le ITAR agus comhlíontach freisin.
• Coimeád taifead: Éilíonn ITAR ar mhonaróirí taifid a choinneáil ar gach idirbheart a bhaineann le hearraí atá faoi rialú ITAR ar feadh cúig bliana ar a laghad.

Nuair a cháilíonn siad PCB CM-chomhlíontach ITAR, ba cheart do cheannaitheoirí cóip de chlárú DDTC reatha an tsoláthraí a iarraidh, athbhreithniú a dhéanamh ar a bPlean Rialaithe Teicneolaíochta (TCP), agus a fhíorú go bhfuil staid shlándála a saoráide - lena n-áirítear córais TF, rochtain cuairteoirí agus scagadh fostaithe - ag teacht le leibhéal aicmithe na hoibre atá á cur. Tá na pionóis as sáruithe ITAR dian : fíneálacha sibhialta suas le $1 milliún in aghaidh an tsáraithe agus pionóis choiriúla lena n-áirítear toirmisc ó chonarthachta rialtais amach anseo. Is é an cur chuige de chaighdeán an tionscail é staidiúir ITAR CM a ghrinnfhiosrúchán roimh dhámhachtain an chláir, ní tar éis iniúchadh a dhéanamh ar an gcéad alt.
