PCB Aonair, Dúbailte & Ilchiseal: Cineálacha agus Conas a Roghnú

Is iad PCBanna aon-thaobh an rogha ceart d'iarratais shimplí ar chostas íseal; oireann PCBanna dhá thaobh castacht mheasartha le srianta buiséid; agus tá PCBanna ilchiseal riachtanach le haghaidh dearaí ard-dlúis, ardluais nó torann-íogair. Léiríonn na trí chineál PCB seo dul chun cinn i gcastacht, cumas agus costas déantúsaíochta - gach ceann acu le sraith feidhmchlár atá sainmhínithe go soiléir ina seachadann sé an toradh is fearr. Bord aon-thaobh a chosnaíonn $0.50 le táirgeadh an bhfuil an cinneadh ceart innealtóireachta agus tráchtála do rialtóir LED bunúsach; bheadh ​​an bord céanna sin ina phointe tosaigh praiticiúil do mhodem 5G. Is é tuiscint a fháil ar na difríochtaí struchtúracha, leictreacha agus déantúsaíochta idir na trí chatagóir seo an bunús le cinntí fuaime PCB a dhéanamh ón gcéim deartha is luaithe.

Mar a Sainmhíníonn Comhaireamh Ciseal PCB Cumas

Is éard atá i gclár ciorcad priontáilte ná struchtúr lannaithe de shraitheanna seoltaí copair atá scartha le hábhar tsubstráit inslithe - laminate gloine-eapocsa FR4 is coitianta. Cinneann líon na sraitheanna copair cé mhéad bealaí ródaithe neamhspleácha atá laistigh den bhord, a rialaíonn dlús ródaithe, sláine comhartha, cáilíocht dáileadh cumhachta, agus feidhmíocht comhoiriúnachta leictreamaighnéadach (EMC).

Léiríonn na trí chumraíocht bhunúsacha gach ceann díobh sraith inniúlachta innealtóireachta ar leith:

• PCB aon-thaobh (1 ciseal copair): Tá gach rian seoltaí ar thaobh amháin den tsubstráit. Tá gléasadh comhpháirte agus rian rianaithe san eitleán céanna, rud a chuireann srian le dlús ródaithe go dtí an méid is féidir a bhaint amach gan trasnáin.
• PCB dhá thaobh (2 shraith copair): Tá rianta copair ar dhá aghaidh an tsubstráit, ceangailte trí phoill plátáilte (PTH). Is féidir comhpháirteanna a shuiteáil ar thaobh amháin nó ar an dá thaobh, ag dúbailt go garbh ar an gcumas ródaithe i gcoibhneas le cláir aon-thaobh.
• PCB ilchiseal (4 shraith copair): Tá sraitheanna iomadúla copair lannaithe i struchtúr boird aonair le sraitheanna ródaithe inmheánacha, eitleáin chumhachta tiomnaithe, agus eitleáin talún. Raon comhaireamh sraitheanna ó 4 go 50 in ardfheidhmchláir, le 4, 6, 8, agus 10 sraitheanna a bheith ar na cumraíochtaí tráchtála is coitianta.

Ról Ábhar Foshraithe

Úsáideann na trí chineál PCB go léir na roghanna tsubstráit bonn céanna, cé go n-éiríonn roghnú ábhar níos tábhachtaí de réir mar a mhéadaítear líon na gciseal. Is é FR4 (epocsa treisithe le gloine, Tg 130–170°C) an caighdeán d’fhormhór na bhfeidhmchlár tráchtála agus tionsclaíochta. Dearaí ard-minicíochta thuas 1 GHz Tá gá le lannáin ísealchaillteanas cosúil le Rogers 4003C (tairiseach tréleictreach εr = 3.55, tadhlaí caillteanais 0.0027) nó Isola IS680 chun sláine an chomhartha a choinneáil ar fud sraitheanna iolracha - rud nach dtagann chun cinn i bhformhór na n-iarratas aontaobhach.

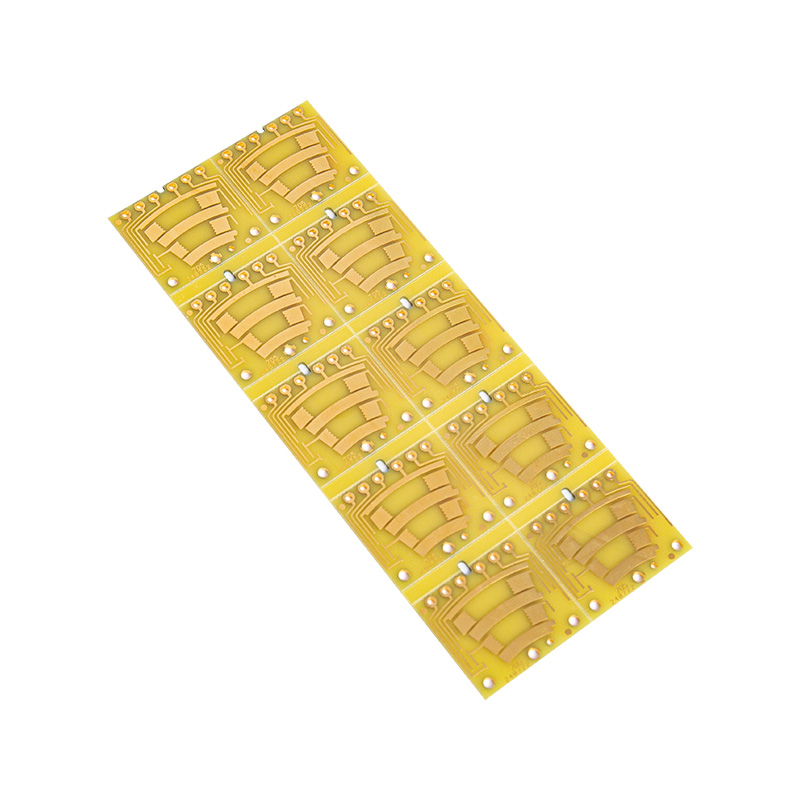

PCB Aon-Thaobh : Struchtúr, Láidreachtaí, agus Feidhmchláir Ideal

Tá ciseal amháin scragall copair ag PCB aon-thaobh atá nasctha le aghaidh amháin den tsubstráit inslithe. De ghnáth, suitear comhpháirteanna ar an taobh copair (le haghaidh comhpháirteanna trí-phoill, téann sreanga luaidhe tríd an gclár agus sádráiltear iad ar thaobh an chopair) nó ar thaobh an tsubstráit lom le comhpháirteanna SMD sádráilte le pillíní copair ar an aghaidh eile.

Próiseas Déantúsaíochta agus Buntáiste Costais

Déantar boird aon-thaobh a mhonarú trí phróiseas dealaithe díreach: tá an tsubstráit atá clúdaithe le copar brataithe le photoresist, nochta trí scannán patrún ciorcad, a fhorbraítear agus a eitseáilte chun copar nach dteastaíonn a bhaint. Toisc nach bhfuil plátáil trí-phoill, lannú ciseal istigh, agus il-oibríochtaí ailínithe, is iad PCBanna aontaobhacha an cineál PCB is simplí agus is saoire le monarú.

I dtáirgeadh ard-toirte (100,000 aonad), is féidir bord caighdeánach aon-thaobh FR4 a thomhas 100 × 80 mm a tháirgeadh le haghaidh $0.10-$0.50 in aghaidh an aonaid . Tá an buntáiste costais seo suntasach do leictreonaic tomhaltóra le spriocanna dochta maidir le billí ábhar.

Srianta Dearaidh ar Bhoird Aontaobhacha

Is é an srian bunúsach a bhaineann le dearadh aontaobhach ná nach féidir le rianta trasnú gan sreang geansaí nó friotóir nialas-ohm - níl aon dara sraith le bealach thar rian atá ann cheana féin. Cuireann sé seo teorainn le castacht an chiorcaid go dearaí inar féidir gach nasc a stiúradh i gcumraíocht phlánach neamhthrasnaithe. Is gnách go mbíonn na teorainneacha uachtaracha praiticiúla le haghaidh dearaí aontaobhacha:

• Comhpháirt a chomhaireamh thíos thart ar 30-50 trí-poll nó comhpháirteanna SMD
• Líon glan faoi bhun thart ar 50-80 nasc
• Gan aon chonairí comhartha ardmhinicíochta a dteastaíonn bacainní rialaithe nó sciath uathu
• Níl aon cheanglas maidir le cumhacht tiomnaithe nó eitleáin talún

I gcás ina Excel Aon-Thaobh PCBanna

Fanann cláir aontaobhacha i dtáirgeadh ard-toirte thar raon feidhmeanna seanbhunaithe:

• Tiománaithe agus rialaitheoirí soilsithe LED: Ciorcaid aistrithe cumhachta simplí le dlús comhpháirte íseal agus gan aon riachtanais ard-minicíochta
• Bunchláir soláthair cumhachta: Claochladán, ceartaitheoir agus ciorcaid scagaire a dteastaíonn copar láidir uathu le haghaidh rianta cumhachta ach a bhfuil castacht ródaithe comhartha íosta acu
• Cianrialtáin agus leictreonaic tomhaltóra shimplí: Áireamháin, bréagáin bhunúsacha, agus cianrialtáin IR ina bhfuil an ciorcad seanbhunaithe agus dearadh tiomántáin íoslaghdaithe costais
• Cláir chomhéadain braiteora: Ciorcaid aeroiriúnaithe analógacha simplí le haghaidh braiteoirí teochta, brú nó gaireachta i bhfearais
• Clár sealaíochta feithicleach agus fiús: Ciorcaid lasctha ard-srutha ina bhfuil leithead rian agus bainistíocht theirmeach níos mó ná dlús ródaithe

PCB Dhá Thaobh: Dlús Méadaithe agus Raon Feidhme Níos Leithne

Cuireann PCB dhá thaobh an dara ciseal copair ar aghaidh eile an tsubstráit agus nascann sé an dá shraith trí phoill plátáilte trí phoill (PTH) - poill druileála le líneáil chopair a chruthaíonn naisc leictreacha idir na sraitheanna copair barr agus bun. Athraíonn an breisiú aonair seo go bunúsach an spás dearaidh atá ar fáil don innealtóir.

Plátáilte Trí Phoill: An Teicneolaíocht Chumasaithe Eochair

Déantar vias PTH a dhruileáil tríd an tiús boird iomlán agus ansin leictreaphlátáilte le copar go dtí tiús bhalla de 25 µm ar a laghad in aghaidh an IPC-6012 Aicme 2 (tráchtála caighdeánach) nó 20 µm ar a laghad in aghaidh Aicme 1. Cruthaíonn an plating nasc iontaofa leictreach agus meicniúil idir sraitheanna. Trí thrastomhais druil i raon caighdeánach déantúsaíochta dhá thaobh ó 0.2 mm go 6.3 mm , le méideanna poll críochnaithe 0.1-0.15 mm níos lú ná an trastomhas druil tar éis plating.

Má chuirtear déantúsaíocht PTH leis, cuireann sé sil-leagan ceimiceach copair, leictreaphlátála, agus céimeanna iniúchta breise leis an bpróiseas monaraithe - costas aonaid a mhéadú thart ar 30–60% thar aontaobhach ag méid agus toirt an bhoird chomhionann, ach thart ar dhá oiread an acmhainn ródaithe a sholáthar.

Cumais Dearaidh na mBord Dhá Thaobh

• Taifeach tras-rianta: Is féidir aon rian coimhlinte ar an gciseal barr a réiteach trí titim go dtí an bunchiseal trí via, ródú faoin rian coinbhleachta, agus filleadh. Cuireann sé seo deireadh le teorannú sreang geansaí dearaí aon-thaobh.
• Méadú ar dhlús comhpháirte: Is féidir comhpháirteanna SMD a chur ar dhá aghaidh an bhoird, rud a d'fhéadfadh dlús comhpháirte a dhúbailt sa lorg boird céanna - ríthábhachtach d'fheidhmchláir thionsclaíocha agus tomhaltóra spás-srianta.
• Cumhacht pháirteach agus tagairt ar an talamh: Is féidir ciseal amháin a úsáid go príomha le haghaidh dáileadh cumhachta agus talún agus láimhseálann an ceann eile ródú comharthaí - feabhas ar aon thaobh ach gan na buntáistí iomlána a bhaineann le plánaí inmheánacha tiomnaithe.
• Ródú comhartha meánmhinicíochta: Tacaíonn boird dhá thaobh le rianta rialaithe bacainní do chomharthaí suas le timpeall 100-200 MHz le dearadh cúramach, cé nach bhfuil an rialú impedance chomh beacht céanna gan tagairt eitleáin talún agus atá i ndearaí ilchiseal.

Feidhmchláir tipiciúla do PCBanna Dhá Thaobh

• Boird rialaithe tionsclaíocha: PLCanna, rialaitheoirí mótair, loighic sealaíochta, agus painéil rialaithe HVAC ina bhfuil gá le dlús comhpháirte measartha agus ródú comhartha/cumhachta measctha
• Uirlisí leighis: Trealamh diagnóiseach, feistí monatóireachta othar, agus caidéil insileadh áit a bhfuil iontaofacht ríthábhachtach ach go bhfuil minicíochtaí comharthaí measartha
• Leictreonaic comhlacht feithicleach: Modúil deais, aonaid rialaithe coirp, agus braislí braiteoirí ina sáraíonn castacht an chiorcaid an cumas aontaobhach ach nach dtugann sé údar leis an gcostas ilchiseal
• Leictreonaic chumhachta: Inverters, tiontairí DC-DC, agus cláir UPS ina bhfuil an dá rianta cumhachta agus comhartha ar aon dul agus scaradh barr/bun buntáistí leagan amach
• Leictreonaic tomhaltóra lár-raoin: Aimplitheoirí fuaime, lasca líonra, agus rialtóirí uathoibrithe baile

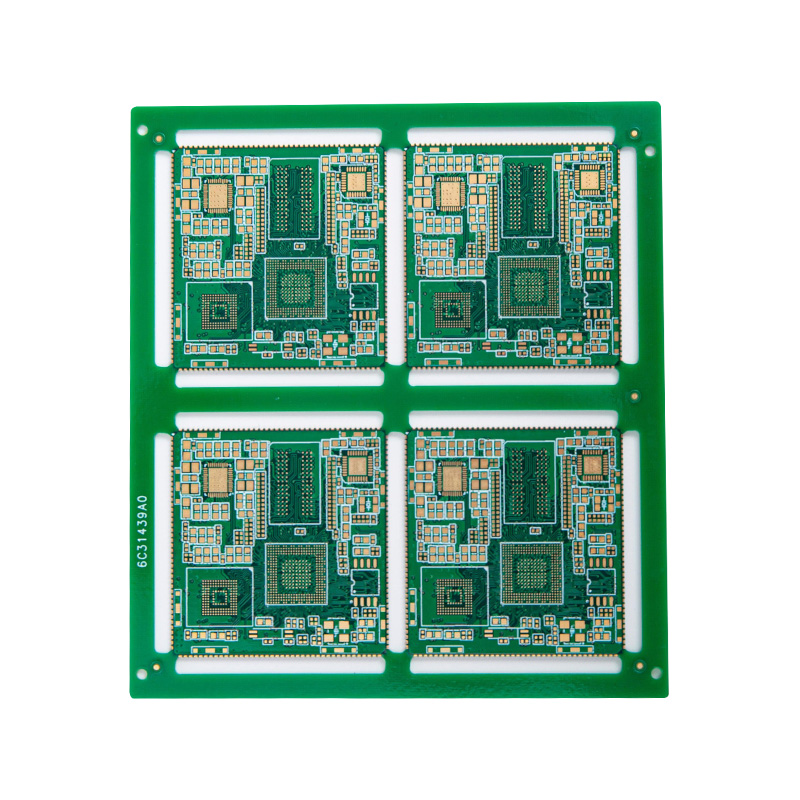

PCB ilchiseal : Ard-Dlús, Ardfheidhmíocht, agus Ionracas Comhartha

Baineann PCBanna ilchiseal amach cumais nach bhfuil inrochtana go bunúsach do dhearadh aonair nó dhá thaobh - ní hamháin trí acmhainn ródaithe breise, ach trí fheidhmíocht leictreach atá difriúil go cáilíochtúil arna chumasú ag eitleáin inmheánacha talún, eitleáin chumhachta, agus ródú péire difreálach rialaithe i dtimpeallacht faoi sciath.

Conas a Dhéantar Boird Ilchisealacha

Cuirtear tús le monarú ilchiseal le croíleacáin chiseal dhá thaobh aonair, gach ceann acu próiseáilte cosúil le bord aonair dhá thaobh (íomhá, etch, iniúchadh). Déantar na sraitheanna istigh a ailíniú ansin trí úsáid a bhaint as bioráin chlárúcháin bheachtais agus iad lannaithe le chéile le sraitheanna nasctha prepreg (epocsa snáithíní gloine réamhthuileáilte) i bpreas hiodrálacha téite ag 170–200°C agus 250–400 psi . Tar éis lamination, déantar na sraitheanna seachtracha a phróiseáil, nascann druileáil agus plating PTH na sraitheanna go léir, agus tá an bord críochnaithe.

Is gnách go mbíonn cruinneas clárúcháin ciseal go ciseal i ndéantúsaíocht ilchiseal ardcháilíochta ±75–100 µm , ag cinntiú go ndéantar trí shuíomhanna druileála a ailíniú le pillíní copair ar na sraitheanna inmheánacha go léir. Baintear amach clárú laistigh de dhéantús chun cinn le micribhéis léasair-druileáilte ±25 µm do chláir HDI (Idirnascadh Ard-dlúis).

Plánaí Cumhachta agus Talún: An Buntáiste Croí-Ilchiseal

Soláthraíonn trí shraitheanna inmheánacha a thiomnú do chumhacht soladach copair agus eitleáin talún trí bhuntáiste ríthábhachtacha nach féidir a mhacasamhlú i ndearaí dhá chiseal:

• Ródú bacainní rialaithe: Rianta comharthaí ar na sraitheanna seachtracha le plána talún díreach in aice leis (go hiondúil Scaradh 0.1–0.2 mm (c) líne tharchuir dea-shainithe a fhoirmiú agus a bhfuil bac saintréithe ináirithe aici. Éilíonn micreastiall 50Ω ar chlár caighdeánach ceithre chiseal leithead rian de thart ar 0.2–0.3 mm ag brath ar thiús tréleictreach - insroichte agus ináirithe agus níl beachtas ar fáil i ndearaí dhá chiseal.
• Feidhmíocht líonra dáileacháin cumhachta (PDN): Soláthraíonn eitleán cumhachta copar soladach seachadadh cumhachta íseal-impedance do na comhpháirteanna go léir ar an mbord ag an am céanna, ag laghdú torann soláthair cumhachta (Vdd ripple) agus ionduchtacht na gcosán seachadta cumhachta. Tá sé seo ríthábhachtach do ICanna digiteacha ardluais a tharraingíonn sruthanna díomuana móra le linn imeachtaí aistrithe.
• sciath EMI: Feidhmíonn eitleáin talún inmheánacha mar sciatha leictreamaighnéadacha idir sraitheanna comharthaí, ag laghdú trasphlé idir sraitheanna ródaithe cóngaracha agus ag teorannú astuithe radaithe. Is gnách go n-éiríonn le bord ceithre chiseal 10–15 dB IEA radaithe níos ísle ná dearadh coibhéiseach 2-chiseal ag minicíochtaí arda - go minic an difríocht idir deimhniú FCC nó CE a rith agus a theipeann.

Straitéis Cruachta Ciseal le haghaidh Comhshocruithe

Cinneann socrú na sraitheanna comhartha, cumhachta agus talún laistigh de chruach ilchiseal feidhmíocht leictreach an chláir. Déanann droch-dhearadh cruachta na buntáistí a bhaineann le sraitheanna breise a dhiúltú; Uasmhéadaíonn dea-dearadh cruachta sláine comhartha agus feidhmíocht PDN laistigh den chomhaireamh ciseal íosta.

Viasanna Dall agus Adhlactha i nDearthaí Ilchisealacha Casta

Itheann viaanna caighdeánacha trí-phoill i gcláir ilchisealacha spás eochaircheap agus frith-stuáil ar gach ciseal a dtéann siad tríd, fiú sraitheanna nach nascann siad. I ndearaí ard-dlúis le comhpháirteanna BGA míne ( Páirc 0.4-0.5 mm ), ídíonn vias trí-phoill an iomarca spáis ródaithe. Ligeann vias dall (ag nascadh sraitheanna seachtracha amháin le sraitheanna istigh amháin) agus vias adhlactha (sraitheanna inmheánacha a nascadh gan an dromchla seachtrach a bhaint amach) ródú lucht leanúna amach faoi BGAanna nach féidir trí phoill a bhaint amach. Cuireann na teicneolaíochtaí seo 30–80% le costas monaraithe ach tá siad riachtanach do phróiseálaithe nua-aimseartha ard-dlúis agus do ródú cuimhne.

Feidhmchláir óna dteastaíonn PCBanna Ilchisealacha

• Fóin chliste agus táibléad: Cláir chiseal 6-10 le tógáil HDI, BGAanna mínairde, agus péirí difreálach impedance rialaithe le haghaidh comhéadain USB 3.x, MIPI, agus PCIe
• Freastalaí agus trealamh líonraithe: Cláir chiseal 8–16 ag ródú lánaí il-gigabit SerDes, comhéadain chuimhne DDR5, agus naisc PCIe Gen4/Gen5
• ADAS feithicleach agus ECUanna: Cláir 6-12 ciseal i gcórais atá ríthábhachtach don tsábháilteacht a éilíonn comhlíonadh EMC agus ródú comhéadan braite ardluais
• Stáisiún bonn 5G agus leictreonaic RF: Boird ilchiseal lannaithe measctha le sraitheanna RF ísealchaillteanas agus sraitheanna digiteacha caighdeánacha FR4 sa chruach céanna
• Leictreonaic aeraspáis agus cosanta: Boird ilchiseal ard-iontaofachta de réir caighdeáin IPC Aicme 3 le laminates raon teochta leathnaithe

Comparáid Dhíreach: PCB Aon-Thaobh vs Dhá Thaobh vs Ilchiseal

Conas an Cineál PCB Ceart a Roghnú do Do Dhearadh

Ba cheart go n-oibreodh an creat cinnidh maidir le roghnú cineáil PCB trí shraith srianta dearaidh in ord tosaíochta. Ní bheidh barrfheabhsú costais bailí ach amháin tar éis a dheimhniú go bhfuil na riachtanais fheidhmiúla á gcomhlíonadh – clár aontaobhach a roghnú chun costas a shábháil agus ansin fáil amach go bhfuil an ródú dodhéanta cuireann sé níos mó ama agus airgid amú ná an coigilteas tosaigh.

1. Déan measúnú ar riachtanais minicíochta comhartha: Má oibríonn aon chomhartha ar an gclár thuas 100 MHz , nó má éilíonn aon chomhéadan impedance rialaithe (USB 2.0/3.x, HDMI, PCIe, cuimhne DDR, rianta RF), tá gá le bord ilchiseal le tagairt eitleáin talún. Leis an gcritéar singil seo ní rialaítear cláir aonair agus dhá thaobh d’fhormhór na ndearaí digiteacha nua-aimseartha.
2. Déan comhaireamh comhpháirteanna agus pacáistiú a mheas: Má chuimsíonn an dearadh aon chomhpháirt BGA, QFN, nó CSP mín-pháirc le páirc faoi bhun 0.8 mm, bíonn bord 4-ciseal ar a laghad ag teastáil le haghaidh ródú lucht leanúna amach beagnach i gcónaí. Is gnách go mbíonn HDI ag teastáil ó chomhpháirteanna BGA le páirc faoi 0.5 mm agus vias dall/adhlactha beag beann ar chomhaireamh na gciseal.
3. Seiceáil ceanglais EMC: Dearaí a éilíonn deimhniú FCC Cuid 15 Aicme B, CE, nó EMC feithicleach i láthair aon chlog nó minicíocht lasctha thuas 30 MHz beagnach i gcónaí go n-éireoidh leis an deimhniúchán ar bhealach níos iontaofa le clár ilchiseal ar a mbeidh eitleáin chearta na talún ná mar a bheidh le dearadh 2-chiseal, beag beann ar an gcur chuige scagtha a úsáidtear.
4. Déan castacht an ródaithe a mheas: Más rud é go n-eascraíonn níos mó ná 5-10% de naisc neamhródaithe as réamhiarracht socrú comhpháirte agus ródaithe ar chlár 2 chiseal, nó má éilíonn sé comhréiteach rófhada rianaithe do chomharthaí criticiúla, tá sé níos eacnamaí bogadh chuig bord 4-chiseal ná athrá a dhéanamh ar leagan amach 2 chiseal.
5. Deimhnigh spriocanna toirte agus costais: Níor cheart ach amháin tar éis a dhearbhú go bhfuil na ceanglais fheidhmiúla á gcomhlíonadh ar chóir cinntí a dhéanamh maidir le comhaireamh ciseal tiomána. I gcás táirgí tráchtearraí ard-toirte ina bhfuil na ceanglais fheidhmiúla á gcomhlíonadh i ndáiríre ag boird aonair nó dhá thaobh, tá an buntáiste costais suntasach agus is fiú leas iomlán a bhaint as.

Nuair a Bhfuil Uasghrádú Áireamh Sraitheanna Níos Eacnamaí ná mar a Dhealraítear

Is míthuiscint choitianta é go laghdaítear costas iomlán an tionscadail i gcónaí nuair a roghnaíonn tú comhaireamh ciseal níos ísle. Go praiticiúil, is minic a sháraíonn an t-am innealtóireachta breise a chaitear ag ródú dearadh dlúth ar ró-bheagán sraitheanna, an méadú ar limistéar an bhoird chun coinbhleachtaí ródaithe a réiteach, agus costais ath-thástáil EMC ó reáchtáil deimhnithe teipthe níos mó ná an difríocht costais déantúsaíochta idir bord 2-ciseal agus 4-ciseal. Cosnaíonn bord ceithre chiseal thart ar 2–2.5 × níos mó ná bord 2-chiseal ag cainníochtaí fréamhshamhlacha —difríocht idir $30-$80 in aghaidh an bhoird go minic—ach seachnaítear timthriall tástála EMC amháin $5,000–$20,000 i dtáillí saotharlainne agus am innealtóireachta.

Rialacha Dearaidh PCB agus Íosmhéideanna Gné de réir Cineál Boird

Má thuigeann tú na híosmhéideanna gné is féidir a bhaint amach ar gach cineál PCB, cabhraíonn sé seo le dearthóirí toisí a shonrú a sháraíonn cumas an déantúsóra a roghnaíonn siad – cúis choitianta le moilleanna fréamhshamhlacha agus méaduithe costais gan choinne.

Deimhnigh rialacha sonracha dearaidh i gcónaí leis an déantúsóir roghnaithe agat roimh an leagan amach a thabhairt chun críche. Athraíonn cumais déantúsóirí, agus má dhéantar dearadh de réir na n-íosluachanna absalóideach thuas gan deimhniú méadaítear an baol go mbeidh saincheisteanna táirgeachta agus na pionóis chostais ghaolmhara. Cur chuige praiticiúil is ea díriú ar 130–150% d’íosluachanna sonraithe an dhéantóra i gcás rianta agus spásanna neamhchriticiúil, gnéithe íosta-riail a fhorchoimeád ach amháin do na limistéir ina bhfuil siad fíor-riachtanach.
