FR-4, RF Ábhair PCB & Miotal Core PCB: Treoir Roghnúcháin Críochnaithe

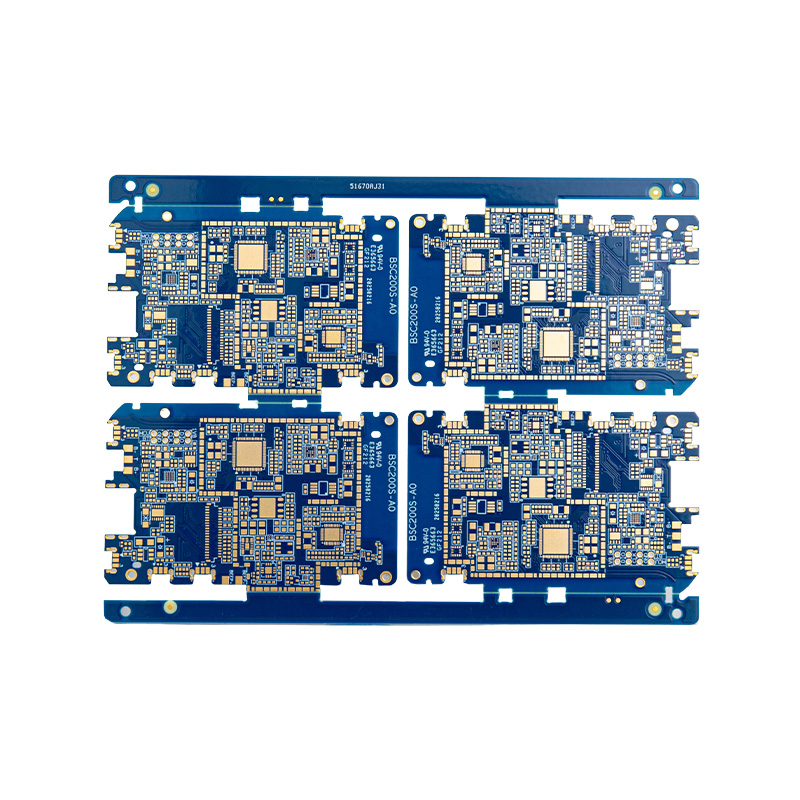

FR-4 PCB Ábhar: Airíonna, Gráid, agus Cá háit a bhFuil sé

Is é FR-4 an t-ábhar tsubstráit PCB is mó a úsáidtear sa tionscal leictreonaic , cuntasaíocht don chuid is mó de tháirgeadh PCB docht ar fud an domhain. Is laminate epocsa treisithe le gloine é — éadach snáithínghloine fite atá nasctha le ceanglóir roisín eapocsa — a aicmítear faoi chaighdeán NEMA LW 553. Seasann an sonrúchán "FR" do lasair-retardant; Déanann boird FR-4 iad féin a mhúchadh nuair a bhaintear an fhoinse adhainte, ag freastal ar riachtanais inadhainteachta UL 94 V-0.

Príomh-airíonna leictreacha agus meicniúla de chaighdeán FR-4:

• Tairiseach tréleictreach (Dk): 4.2–4.8 ag 1 MHz — leordhóthanach do chiorcaid analógacha dhigiteacha agus ísealmhinicíochta ach ró-chaillteanais d’obair RF os cionn ~1 GHz
• Fachtóir diomailt (Df): 0.017-0.025 ag 1 MHz - measartha ard, rud a fhágann go bhfuil laghdú suntasach ar chomharthaí ag minicíochtaí micreathonn
• Teocht trasdula gloine (Tg): grád caighdeánach 130–140 °C; lár Tg 150-160 °C; ard-Tg 170–180 °C
• Neart teanntachta: thart ar 310 MPa, ag tairiscint rigidity meicniúil maith do stackups ilchiseal
• Seoltacht theirmeach: 0.3–0.4 W/m·K — lag, ag cur srian lena úsáid in fheidhmchláir ardchumhachta

Déantar gráid FR-4 a dhifreáil go príomha ag Tg. Ard-Tg FR-4 (≥170 °C) atá sonraithe do phróisis sádrála reflow saor ó luaidhe, leictreonaic feithicleach, agus cláir rialaithe tionsclaíocha a fhulaingíonn teochtaí ardaithe marthanach. Tá Standard Tg FR-4 fós oiriúnach do threalamh leictreonaice tomhaltóra, ríomhaireachta agus teileachumarsáide a oibríonn laistigh de ghnáth-raonta teochta.

In ainneoin a theorainneacha ag minicíochtaí agus teochtaí arda, cuireann FR-4 teaglaim neamh-chomhoiriúnach ar fáil d'inphróiseasacht, cobhsaíocht tríthoiseach, friotaíocht ceimiceach agus costas - go hiondúil. $2-$6 in aghaidh na troighe cearnach le haghaidh laminate amh , i bhfad faoi bhun ábhair tsubstráit speisialtachta. Tacaíonn sé le dearaí míne ilchisealacha síos go dtí 3/3 míle rian/spás agus tá sé ag luí le gach próiseas caighdeánach monaraithe PCB lena n-áirítear druileáil léasair, íomháú díreach, agus bailchríocha dromchla tumoideachais.

Roghnú Ábhair RF PCB: Cad a Athraíonn Os cionn 1 GHz

Éilíonn dearadh ciorcad RF agus micreathonn ábhair tsubstráit le tairisigh tréleictreach íseal agus cobhsaí, fachtóirí diomailt íosta, agus lamháltais maoine daingean — ceanglais a chuireann deireadh le caighdeán FR-4 i bhformhór na gcásanna os cionn 500 MHz. Braitheann sláine an chomhartha ag minicíochtaí RF go criticiúil ar an tsubstráit mar go leathnaíonn an réimse leictreamaighnéadach isteach sa tréleictreach; bíonn tionchar díreach ag aon chaillteanas nó athrú ar Dk ar rialú impedance, caillteanas ionsáite, agus comhsheasmhacht céime.

Príomhpharaiméadair i Roghnú Foshraitheanna RF

Tá dhá pharaiméadar leictreach i gceannas ar chinntí roghnúcháin ábhar RF:

• Tairiseach tréleictreach (Dk / εr): cinneann toisí na líne tarchuir agus treoluas iomadaithe. Ligeann luachanna Dk níos ísle rianta níos leithne do sprioc bac ar leith, rud a chuireann feabhas ar dhéantúsaíocht. Is gnách go dtugann laminates ard-minicíochta luachanna Dk ó 2.2 go 10.2, le lamháltais daingean de ±0.05 nó níos fearr.
• Fachtóir diomailt (Df / tan δ): go díreach a chinneann caillteanas isteach. Baineann laminates RF préimhe amach luachanna Df de 0.0009-0.003 ag 10 GHz, i gcomparáid le 0.02 le haghaidh FR-4 caighdeánach, a aistriú go caillteanas comhartha i bhfad níos ísle i bhfothaí antenna, aimplitheoirí cumhachta, agus líonraí scagaire.

Áirítear le cúinsí tánaisteacha comhéifeacht leathnú teirmeach (CTE) — go háirithe Z-ais CTE, a chuireann isteach ar iontaofacht trí thimthriall teirmeach — ar gharbhacht dromchla an scragall copair, agus ar ionsú taise, ar féidir leis luachanna Dk agus Df a aistriú i dtimpeallachtaí tais.

Teaghlaigh Laminate RF Coiteann agus a n-Iarratais

Laminates Bunaithe PTFE

Soláthraíonn foshraitheanna polytetrafluoroethylene (PTFE) - íon nó treisithe le gloine fite nó líontóirí ceirmeacha - an fheidhmíocht caillteanais is ísle atá ar fáil i bhfoirm PCB. Tairgeann laminates Pure PTFE Dk chomh híseal le 2.1 le Df faoi bhun 0.001, ach tá siad éagobhsaí go toise agus deacair a phróiseáil. Comhdhéanta PTFE atá líonta le ceirmeach (cosúil le sraith Rogers RT/duroid agus TMM) caillteanas íseal a chothromú le cobhsaíocht tríthoiseach feabhsaithe, rud a fhágann gurb iad an rogha chaighdeánach iad le haghaidh dearaí éilitheacha MICREATHONNACH agus tonn-milliméadar ó 10 GHz go dtí i bhfad os cionn 100 GHz. Tá an costas ard — go hiondúil 10–30 × sin FR-4 — agus tá gá le próisis speisialaithe druileála agus eitseála.

Laminates Ceirmeacha Hidreacarbóin

Tá lannáin ceirmeacha hidreacarbóin cosúil le sraith Rogers RO4000 tar éis PTFE a chur in ionad PTFE den chuid is mó in iarratais RF lár-minicíochta (1-30 GHz) toisc go gcomhcheanglaíonn siad feidhmíocht leictreach gar-PTFE le Próisis monaraithe FR-4-comhoiriúnach . Is féidir iad a dhruileáil, a lannú, agus a phlátáil ar threalamh caighdeánach gan pionóis toraidh PTFE, rud a laghdóidh costas iomlán an bhoird déanta go suntasach. Tá RO4350B, le Dk de 3.48 ± 0.05 agus Df de 0.0037 ag 10 GHz, i measc na laminate RF is mó sonraithe ar fud an domhain, a úsáidtear go forleathan i modúil radar feithicleach 77 GHz agus antennas cille beaga 5G.

Stackups Hibrid: RF agus Sraitheanna Digiteacha a Chomhcheangal

Comhtháthaíonn córais RF nua-aimseartha ciorcaid tosaigh analógacha níos mó agus níos mó le próiseáil comhartha digiteach ar aon chlár amháin. Cruachta ilchiseal hibrideach lannáin RF bannaí ar shraitheanna comhartha seachtracha le croíleacáin FR-4 caighdeánach nó ísealchaillteanas FR-4 do na sraitheanna digiteacha, ag scaradh cosáin comhartha ard-minicíochta ó ábhar digiteach atá íogair ó thaobh costais. Ábhar ríthábhachtach innealtóireachta i ndearadh cruachta hibrideach is ea comhoiriúnacht scannán bannaí idir ábhair neamhionanna – go háirithe neamhréir CTE agus neart craiceann.

Ábhar Core PCB Miotail: Bainistíocht Teirmeach Tríd an tsubstráit

Cuirtear bonn miotail seoltaí teirmeach in ionad croí-PCBanna miotail (MCPCBanna) an croí tréleictreach traidisiúnta FR-4 — alúmanam, copar nó cruach de ghnáth — chun feabhas mór a chur ar dhiomailt teasa ó chomhpháirteanna cumhachta. Nuair a sheolann FR-4 teas ag thart ar 0.3 W/m·K, sroicheann MCPCB croí-alúmanam 1–3 W/m·K tríd an gciseal tréleictreach agus 205 W/m·K tríd an mbonn alúmanaim féin, rud a ligeann don teas scaipeadh go tapa trasna an chláir agus aistriú chuig teaschloic nó fonnadh.

Struchtúr Ciseal MCPCB

Tá trí shraith bhanna i MCPCB aonchiseal caighdeánach:

1. Ciseal ciorcad scragall copair — go hiondúil 1 unsa (35 µm) go 3 unsa (105 µm), ag iompar an chiorcaid leictrigh
2. Ciseal tréleictreach seoltach teirmeach — ciseal polaiméire líonta 50–200 µm ar tiús a sholáthraíonn aonrú leictreach agus friotaíocht teirmeach á híoslaghdú; is é seoltacht na sraithe seo (0.8–3 W/m·K tipiciúil, suas le 8 W/m·K do ghráid préimhe) an príomh-scrogall sa chonair teirmeach
3. Ciseal bonn miotail - 1.0-3.2 mm tiubh, ag fónamh mar an tsubstráit meicniúil agus leathadh teasa

Croílár Alúmanam vs Croílár Copper vs Croí Cruach

Is iad MCPCBanna croí-alúmanam atá i gceannas ar an margadh — úsáideann formhór na gclár soilsithe LED, modúil tiománaithe mótair, agus PCBanna soláthair cumhachta cóimhiotal alúmanaim 5052 nó 6061 mar bhonn. Tairgeann alúmanam seoltacht theirmeach 160–200 W/m·K, meáchan íseal, éascaíocht meaisínithe, agus costas íseal. Is é an rogha réamhshocraithe do shoilse sráide LED, soilsiú feithicleach, agus leictreonaic cumhachta tomhaltóra.

MCPCBanna copair-lárnacha seoltacht teirmeach níos fearr a sholáthar (385–400 W/m·K) d’fheidhmchláir mhórfhlosca teasa – dé-óidí léasair ardchumhachta, modúil IGBT, agus aimplitheoirí cumhachta a ghineann dlús teasa os cionn 50 W/cm². Tá copar níos troime agus i bhfad níos costasaí ná alúmanam, ag srianadh a úsáid go cásanna ina bhfuil feidhmíocht theirmeach mar phríomhshrian.

MCPCBanna cruach-lárnach (cruach fuar-rollta nó cruach dhosmálta de ghnáth) íobairt feidhmíochta teirmeach (seoltacht theirmeach ~50 W/m·K) le haghaidh dochta meicniúil agus sciath leictreamaighnéadach. Úsáidtear iad i gcláir rialaithe mótair agus i bhfeidhmchláir a éilíonn stiffness struchtúrach nó sciath maighnéadach seachas uas-difreáil teasa.

Ciseal Tréleictreach: An Scragall Teirmeach

Is é an tréleictreach seoltach teirmeach an rogha ábhar is tábhachtaí ó thaobh feidhmíochta de i MCPCB. Úsáideann sraitheanna tréleictreach caighdeánach ocsaíd alúmanaim nó cáithníní nítríde bórón leabaithe in eapocsa, ag baint amach 1–3 W/m·K. Sroicheann gráid ardfheidhmíochta lena n-áirítear líontóirí nítríde bórón níos mó de cháithníní nó nítríd alúmanaim 6–9 W/m·K , friotaíocht teirmeach acomhal-go-bord a laghdú suas le 3 × i gcomparáid le gráid chaighdeánacha - ríthábhachtach d'eagair ard-gile LED agus modúil chumhachta nuair a leathnaíonn roinnt céimeanna de laghdú teochta acomhal saolré an chomhpháirt go brí. Tá voltas miondealaithe na ciseal tréleictreach chomh tábhachtach céanna; tá luachanna 3,000 V AC nó níos airde tipiciúil le haghaidh feidhmeanna tionsclaíocha.

Cúrsaí Dearaidh agus Déantúsaíochta

Is iad na MCPCBanna aon-thaobhach nó dhá thaobh den chuid is mó toisc go dteastaíonn trí-phoill atá aonraithe go teirmeach do chomharthaí ródaithe tríd an gcroílár miotail — próiseas a chuireann costas agus castacht leis. Le haghaidh dearaí teirmeacha ilchiseal, foshraitheanna miotail inslithe (IMS) nó úsáidtear teicneolaíochtaí bonn copair leabaithe ina ionad sin. Ní mór easaontas CTE idir an bonn miotail agus na sraitheanna tréleictreach/copair a bhainistiú le linn sádrála athshreabha; tá CTE alúmanaim de ~23 ppm/°C tuairim is dhá oiread níos airde ná an chopair agus i bhfad níos airde ná na comhpháirteanna ceirmeacha, rud a fhágann go bhfuil iontaofacht na n-alt solder mar phríomhábhar imní innealtóireachta iontaofachta in iarratais feithicleach agus ard-timthriallta.

Roghnú an Ábhar PCB Ceart: FR-4, RF Laminate, nó Metal Core

Freastalaíonn na trí chatagóir ábhair ar riachtanais dearaidh ar leith le forluí íosta. Leanann creat roghnúcháin phraiticiúil príomhshrian an iarratais:

• Analóg costas-tiomáinte, digiteach nó ísealmhinicíochta (<500 MHz): FR-4 sa ghrád cuí Tg. Clúdaíonn sé formhór mór na leictreonaice tomhaltóra, rialuithe tionsclaíocha, agus crua-earraí ríomhaireachta.
• Sláine comhartha RF/micreathonn (500 MHz – 100 GHz): Roghnaigh laminate RF bunaithe ar mhinicíocht, buiséad caillteanais, agus comhoiriúnacht déantúsaíochta. Ceirmeacht hidreacarbóin (aicme RO4000) le haghaidh táirgeadh toirte 1–30 GHz; Comhdhéanta PTFE le haghaidh dearaí is airde feidhmíochta nó tonn-milliméadar.
• Bainistíocht theirmeach le haghaidh leictreonaic cumhachta nó soilsiú LED: PCB croí miotail le bonn alúmanaim don chuid is mó d'iarratais; croí copair nuair is mó ná ~50 W/cm² an flosc teasa.

Is féidir le hiarratais hibrideacha - cosúil le modúl aimplitheoir cumhachta 5G a éilíonn feidhmíocht comhartha RF agus diomailt ard teirmeach araon - ciseal comhartha laminate RF a chomhcheangal le pláta tacaíochta miotail nó seilide teirmeach leabaithe, rud a léiríonn gur annamh a bhíonn roghnú foshraitheanna ina chinneadh aon-ábhar i ndearaí ardchéime.
